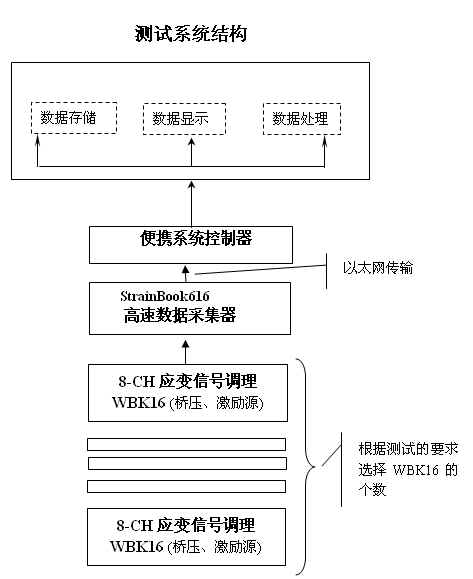

系統為模塊化結構，各種傳感器信號經不同模塊調理后送至主采集器，采集器使用Ethernet 接口和采集控制器連接形成一體，配以相應采集軟件組合為系統。
系統采用模塊化結構可以使系統組建靈活，方便系統擴展，給系統將來的應用空間留有余地。
一． 系統特性
系統由傳感器、信號調理部分和數據采集兩部分組成，傳感器、模塊、采集器選擇及特點如下 。
1. 信號調理模塊特點及選擇說明：
在系統中，針對不同的測試要求和傳感器應選擇不同的調理模塊，傳感器信號可調理成標準信號后進行數據采集，這樣一個系統中，可以進行不同信號的測試。
1． 1．應變調理模塊 1臺
實現將應變信號進行放大、濾波、調偏、調零等功能
²
測試通道：8通道應變測試，可擴展
² 同步采樣
² 輸入方式：標準DB9 連接器
² 輸入阻抗：100MW
² 耦合：AC /DC 軟件選擇
² 測試精度: 漂移 1mV RTI/℃
共摸抑制比： DC to 60Hz :100dB @增益>100
² 帶寬：50kHz @ 增益< 1 to 100
10kHz @ 增益 >100 to 1000
1kHz @ 增益 >2000
² 低通濾波：4-pole Butterworth , 軟件選擇截止頻率10Hz、1KHz （出廠設定），可自行安裝選擇頻率2Hz ~20kHz。
² 橋路設置：
全橋（4線或6線）；半橋；1/4橋（2線或3線）
² 橋路阻值：60~1000W
² 增益：1~20000倍 軟件選擇86階
² 并聯校準：軟件可選擇3個用戶提供的阻值
² 自動平衡：每通道可選
² 自動校準：通過實際檢測或負載計算
² 偏移調整：
±3V RTI@ Gains 1 ~10
±300mV RTI@ Gains 10~100
±30mV RTI@ Gains 100~2000
±3mV RTI@ 2000~20,000
² 激勵源：
每4通道獨立選擇，0.5V、1V、2V、5V、10V或關閉
精度：±5mV
容量：每通道85mA
² 振動：MIL- STD 810 , I類
² 相對濕度：0~95%
² 工作溫度范圍：0~+50C存儲溫度
²
系統工作電源：220V/50Hz
² 附件：
CN-189 DB9連接器轉螺絲端子接頭，用于實驗室測試
CN-115 補償橋阻連接接器 ，用于安裝1/4橋、半橋補償電阻
BCR-XX 高精度橋路電阻，用于1/4橋、半橋補償橋臂
CA-115 電源轉接線 ，減少電源模塊使用量。
HA-210-5-BK 機箱把手，便于系統移動
CA-117 （選件）應變線纜 6ft ，用于連接傳感器和應變輸入接口，
一般用于固定測試。
2． 數據采集器
系統選用型號：StrainBook616
高速、高精度采集器，1MHz系統采樣率，16bit分辨率，將調理器傳至的標準信號進行數字化轉換，同時送交控制器進行數據處理及保存。其本身同時帶有8通道應變信號采集能力，可以和調理模塊信號同時采集處理。
l 8通道應變測試。
l 高數據傳輸率
通過以太網接口線纜，利用以太網10M/100M的傳輸速率與計算機通訊；在1MHz的高速采樣下可以完成數據的傳輸。
l 大容量存儲
選用WBK30/128，可在采集器上形成64Msample大容量FIFO ,提高數據實時采樣和傳輸時間。
l 多種觸發方式
設定精確的觸發，可以保證得到想要的數據，避免浪費有限的資源。系統提供多種靈活觸發方式：軟件觸發、數字TTL觸發、脈沖觸發、單通道模擬觸發、多通道模擬組合觸發等，模擬觸發狀態下可以選擇觸發點。
l 多種采樣方式
予觸發采樣和后觸發采樣，觸發前后的采樣率可以分別設定。支持外部時鐘輸入，允許數據掃描時序取決于外部時鐘。
3. 傳感器
客戶根據需要自己選用合適的傳感器。
五．系統支持軟件
系統配備非常強的軟件支持--組態軟件和隨機通用軟件。使用他們可以實現多種不同要求試驗
Waveview 隨機通用軟件
l 多種文件紀錄格式：支持多種數據文件紀錄格式：ASCII、EXCEL、BIN、MATLAB、等
l 多種編程語言和操作平臺驅動接口，VB、C++、Delphi 、DASYLAB 及LABVIEW
l 多種橋路及傳感器校準
l 實時圖形顯示、功能配置、數據存儲、歷史回放

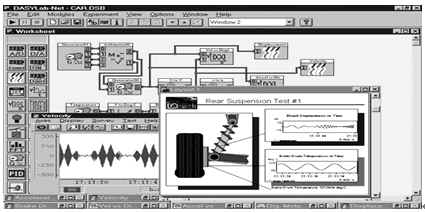

DASYLAB 組態軟件
無需使用編程語言，使用可視化模塊組件靈活搭建測試平臺，可實現多種測試功能
l 支持實時顯示、實時數據存儲、實時數據分析、實時數據處理
l 多種顯示方式：曲線、棒圖、圖表、數字表、模擬表、狀態燈
l 多種信號分析：FFT、相關、濾波、數據窗口、極坐標/笛卡兒座標
l 多種統計功能：計數、最大值、最小值、統計值、衰減、柱狀圖
l 組合數學運算：算法、微分/積分、位操作、邏輯操作、標定、三角
l 多種數據處理：平均、塊平均、剪切、合并/展開、分離
l 支持客戶生成圖形界面
LabView:
根據具體的需要可以選用NI公司的LabView軟件。
六．
系統選件性能技術指標及配置說明
1. 數據采集器 1 臺(StrainBook616)
控制系統采集的各項設置、數據存儲
數據傳輸，提供調理模塊接口及計
算機通訊接口 ，本身具有8通道模擬
采集通道和16通道數字量采集通道。
² 測試通道：8路應變輸入，用于傳感器電壓輸出信號測試
16 TTL兼容的數字I/O,輸入輸出可選
² 模擬輸入連接：9針頭信號連接器
² 分辨率：16bit
² 單通道最高采樣率：1MHz sample/s
² 輸入量程：全橋，半橋，1/4橋 軟件選擇
² 輸入保護電壓：±30VDC
² 輸入橋阻：60 - 1000 Ohm
² 輸入阻抗：差分：10MW 并聯30pF
² 精度：±2~±10V : ±0.012%讀數；0.006%量程
±1V: ±0.018%讀數；0.008%量程
² 輸入噪音：< 2LSB
² 全部諧波失真：>84dB 典型
² 共摸抑制比：80dB 典型；70dB最小；DC~20kHz
² 觸發：
通道1模擬和脈沖觸發范圍： –10V~+10V； 帶寬：1MHz；等待間隔300ns
多通道模擬觸發范圍：每通道至輸入量程；等待間隔2ms/每通道，脈沖4ms
TTL觸發：0~5V ;TTL兼容10K上拉電阻；等待間隔300ns
軟件觸發：等待間隔100ms
脈沖觸發輸入：±5V/75W ；保護±10V；脈沖寬度100ns~0.8s；等待間隔300ns
² 外部時鐘輸入：
信號范圍：5V TTL兼容；
延遲：200ns
時鐘頻率：1MH
分頻：1~255 可選
時鐘計數精度：<0.02% 誤差
時鐘計數范圍：0.01Hz~100kHz
² 振動：MIL-STD810E
² 環境：0~50℃；0~95%RH 非凝結
附件：
HUB 用于兩臺數據采集器的通訊
SYNC 同步通訊線纜，保證系統中采集器的同步性
CA-111 連接邊把手
CA-242-7 7英尺長以太網線纜，用于和主控機連接。
2． 應變調理模塊 1臺
實現將應變信號進行放大、濾波、調偏、調零等功能
²
測試通道：8通道應變測試，可擴展
² 同步采樣
² 輸入方式：標準DB9 連接器
² 輸入阻抗：100MW
² 耦合：AC /DC 軟件選擇
² 測試精度: 漂移 1mV RTI/℃
共摸抑制比： DC to 60Hz :100dB @增益>100
² 帶寬：50kHz @ 增益< 1 to 100
10kHz @ 增益 >100 to 1000
1kHz @ 增益 >2000
² 低通濾波：4-pole Butterworth , 軟件選擇截止頻率10Hz、1KHz （出廠設定），可自行安裝選擇頻率2Hz ~20kHz。
² 橋路設置：
全橋（4線或6線）；半橋；1/4橋（2線或3線）
² 橋路阻值：60~1000W
² 增益：1~20000倍 軟件選擇86階
² 并聯校準：軟件可選擇3個用戶提供的阻值
² 自動平衡：每通道可選
² 自動校準：通過實際檢測或負載計算
² 偏移調整：
±3V RTI@ Gains 1 ~10
±300mV RTI@ Gains 10~100
±30mV RTI@ Gains 100~2000
±3mV RTI@ 2000~20,000
² 激勵源：
每4通道獨立選擇，0.5V、1V、2V、5V、10V或關閉
精度：±5mV
容量：每通道85mA
² 振動：MIL- STD 810 , I類
² 相對濕度：0~95%
² 工作溫度范圍：0~+50C存儲溫度
² 系統工作電源：220V/50Hz
5． 高速通訊以太網連接線纜:CA-242-7
分別用于便攜控制器和上位機的連結.
² 傳輸率:實時;
接口：Ethernet以太網
6． 存擴展卡 ANDI-WBK30./128
擴展系統FIFO緩存，延長數據傳輸和存儲時間
² 容量：64M sample 讀數
7. 系統軟件
Dasylab 1 套
組態軟件，無需編程語言，使用可視模塊組件系統測試軟件，可方便實現系統的采集、數據存儲、數據顯示、數據分析功能，方便進行實驗報告生成
