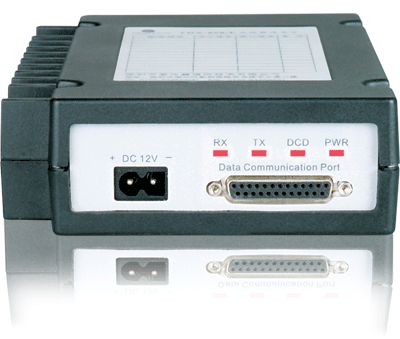

適用領域：船舶、城市交通、出租車對講系統、工業自動化控制、電力調度、水利工程監控、鐵路采集信號傳輸、采油輸油測控、油井水井計量、水情水文監測、氣象資料傳輸、環保監測設備、倉儲貨柜管理、商場超市理貨、林業防護設施、智能大廈、無線信標、江河航運、地質勘探、移動定位、軍事訓練、公安報警、醫療監護、遙控遙測等自動化控制領域。TDX－868E高速無線數傳電臺是一款借助DSP 技術和軟件無線電技術實現的高性能專業數據傳輸電臺，信道速率可達到19200bps。它允許用戶構建專用的高速無線數據通信網。在該無線數據通信平臺上，用戶可以高速數據傳輸。



產品特點：

l采用高速數字信號處理DSP 技術用軟件的方式實現了調制解調算法，保證了先進性和可靠性

l采用先進的通信算法如波形處理、帶寬壓縮等技術，實現了高速數字信號的傳輸

l采用快速自適應均衡技術以消除在傳輸中由于多徑、（中繼）群延時引起的波形失真、混迭以獲得最佳的接收性能

l超強的前向糾錯GF(256)Reed-Solomon 碼和交織算法的結合，在惡劣的通信環境中保證了通信的可靠性

l具有CRC-ARQ 功能，采用16bit CRC 循環校驗碼,當數據校驗有誤碼時，可自動請求重發

l設計有Watchdog 以防止在工業環境中的干擾造成意外死機。

l信道速率具有自適應功能，能根據信道質量情況在19200/14400/9600bps 之間自動調整

l雙鎖相環、雙VCO結構、高穩定度

l接口采用標準TTL、RS-232（或RS-485）電平，可以直連單片機或個人電腦

l可用電腦設置傳輸頻點，更改信道、確定工作模式

l采用分包發送的方式，可以構成一個無線分組數據通信網，最大支持254個用戶入網

l支持AT 指令，用戶可用軟件對電臺的運行參數和狀態進行設置

l產品全部采用表面貼裝技術，保證了產品的質量的穩定可靠

l具有靈活的組網協議：支持全透明、輪詢、CSMA（載波偵聽多址）等多種組網方式



技術指標所采用的測試方法依照《GB/T 16611-1996 數傳電臺通用規范》

A、   綜合指標

工作頻段：         150/230/450 MHz

頻率容差：         ±2.5ppm

信道間隔：         25KHz

天線阻抗：         50Ω

環境溫度：         -30℃~+55℃

調制方式：         MSK/GMSK

數據傳輸速率：     9600/14400/19200bps

B、    接收指標

可用靈敏度：         ≤0.25uV

信噪比:              ≤-45dB

鄰道選擇性:          ≤65dB

互調抗擾性：         ≥60dB

雜散響應抗擾性：  　 ≥65dB

C、   發射指標

發射功率：           5-25W

調制失真：           ≤5%

剩余調頻：           ≤-40dB

數傳頻偏：           ≤5KHz

鄰道功率比：         ≤-65dB

雜散射頻分量：       ≤5uW

D、    電源

直流電壓：           12V

靜候電流：           ≤  160mA

    發射電流：           ≤  6 A (發射功率為25W)

E、   外形參數：

127×180×50mm
