(1) ASICs芯片ASPC 2 是一種用于主站的智能通信芯片，支持PROFIBUS-DP和PROFIBUS-FMS協議。通過段耦合器也可接PROFIBUS-PA。這種芯片可使可編程序控制器、個人計算機、驅動控制器、人機接口等設備減輕通信任務負擔。IM 180接口模板使用的就是ASPC 2。ASPC 2 最大數據傳輸速率12Mbit/s。
(2) ASPC 2 采用100管腳的MQFP封裝。如果用于本征安全場合，還需要一個外界信號轉換器才能接到PROFIBUS-PA上。
(3) ASPC 2 可完成信息報文、地址碼、備份數據序列的處理。ASPC 2 與相關FRIMWARE可支持PROFIBUS-FMS/DP的全部協議。ASPC 2可尋址1M字節的外部信息報文存儲器。總線存取驅動由硬件完成。APSC 2 需要一個獨立的微處理器和必要FRIMWARE一起工作。ASPC 2可以方便連接到所有標準類型的微處理器上。
(4) ASPC 2 主要技術指標：
·▲支持PROFIBUS-DP、-FMS、-PA協議。
·▲最大數據傳輸速率12Mbit/s。
·▲最多可連接125個ACTIVE/PASSIVE站點。
·▲100管腳的MQFP封裝。
·▲16位數據線。2個中斷線。
·▲可尋址1M字節的外部信息報文存儲器。
·▲功能支持：Ident、request FDL status、SDN、SDA、SRD、SDR with distribution database、SM。
·▲5VDC供電，最大功率損耗0.8W。
(5) FRIMWARE:
用于ASPC 2 的FRIMWARE可完成所有協議處理和主站應具有的功能要求。用于PROFIBUS-DP的FRIMWARE提供給許可證機構內部的設備制造商。
(6) 使用ASPC 2 的PROFIBUS-DP主站接口框圖, 見圖5-8。

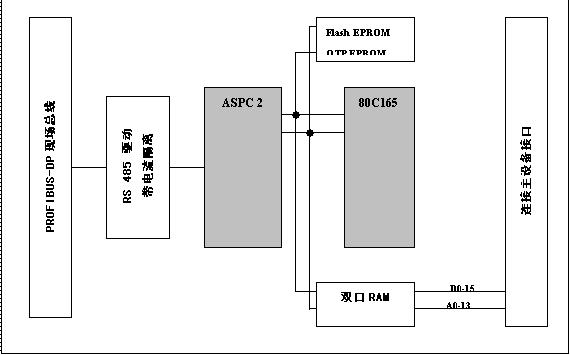

圖：使用ASPC 2 的PROFIBUS-DP主站接口框圖
用戶硬件手冊下載
用戶軟件手冊下載
