模擬量輸入（2/3線制變送器4～20mA） KL-F043 現場電源（配電）信號隔離器，是向現場的 變送器提供隔離的電源電壓，并將變送器產生的 4～ 20mA 信號經本隔離器轉換成所需的直流信號至控制 系統或其它智能儀表。 本隔離器需要獨立供電，供電電源－輸入回路－輸出回 路之間電磁隔離。 ● 給變送器提供驅動電壓 16.5～28V。 ● 將變送器 4～20mA 信號隔離傳送。 ● 可選擇 4～20mA或1～5V信號輸出，或其它所需 的直流信號。 ● 模塊化表芯設計，無需零點和滿度調節。 ● 帶有工作電源指示燈。 ● 單通道，一路輸入二路輸出，輸入回路短路保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 1. 用于向現場變送器提供配電電壓并將信號輸入， 信號隔離轉換。 2. 連接至現場的設備：    二線制或三線制非智能變送器，有源電流信號。 3. 連接至控制系統（或其它單元組合儀表）：  各款 DCS/PLC 的AI卡，接收電流或電壓信號。 通用技術規格 ● 工作電源    獨立的電源接線端子連接，電源：20～30VDC   （無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源） ● 隔離強度    輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及    接線端子）之間 1500V~2500V AC /1分鐘  50Hz ●  接線端子      拔插式接線端子     端子標號：     輸入接線端 1、2、3、4、5、6     輸出接線端 7、8、9、10、11、12     供電電源接線端 13－、14＋     適合截面積不超過 2.5mm2 的多股或單股電纜。 ●  安裝方式     35mm 標準導軌卡式安裝；建議采用垂直     安裝形式（見垂直安裝圖示）。 ●  環境溫度濕度限制     工作運行溫度 0～＋60℃     運輸儲藏溫度 －20～80℃     相對濕度  5～95％RH ●  外形尺寸     寬（厚）×高×深＝W16×H116×D110（mm）     （見外形尺寸圖） ● 整機重量    約110g～120g ● 性能指標 標準精度： ±0.1%FS 溫度漂移： ±0.015%/℃ 響應時間： ≤1s（0 → 90%） 穩定時間： ≤3s 電源電壓變動影響： ±0.1%（允許電壓范圍） 負載電阻變化影響： ±0.1%/250Ω 通道隔離： 輸入－輸出－電源之間隔離 絕緣電阻： ≥100MΩ/500V DC（AC） 隔離能力： 1500VAC/1 分鐘  50Hz 負載能力： ≤500Ω (電流輸出4～20mA、0～20mA) ≥3KΩ (電壓輸出0～5V、0～10V) 抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準 產品結構 ● 結構     卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。 1. 輸入接線端   綠色標識，連接至現場設備 2. 電源指示燈：   儀表通電或處于正常工作狀態時燈亮 3. 輸出接線端   綠色標識，連接至控制系統或其它單元組合儀表 4. 左側機殼蓋   與儀表右面機殼緊密扣合，用合適工具可撬開 5. 電源接線端    2孔 3mm 供電電源接線 （13-/14+） 6. 透氣散熱孔   密集散熱孔，通風對流設計 7. 產品標簽粘貼部位   PET耐熱材質標簽，標注產品型號代碼   及相關重要參數 8. 右側機殼   為主體機殼構件，與左機殼蓋扣合。 9. 安裝卡口   35mm 標準 DIN 導軌卡式安裝

訂貨須知：

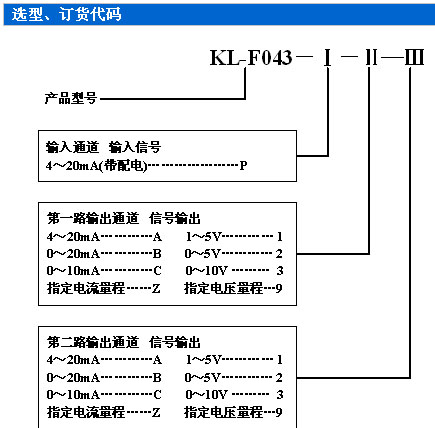

●       1. 參照選型舉例，正確規范書寫訂貨型號代碼。
●       2. 在第一輸出通道、第二輸出通道中選擇電流或電壓
●       輸出時， 因許負載電阻的關系，請將電流輸出設定為
●       第一路通道輸出
●       舉例1     輸入：變送器 4～20mA
輸出：1路 4～20mA；2路 4～20mA
●       訂貨代碼為：KL-F043-PAA
●       舉例2      輸入：變送器 4～20mA
●                  輸出：1路 4～20mA；2路 1～5V
        訂貨代碼為：KL-F043-PA1
