通用技術規格：

● 工作電源
   獨立的電源接線端子連接，電源：20～30VDC
  （無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源）

● 隔離強度
   輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及
   接線端子）之間 1500V~2500V AC /1分鐘  50Hz

●  接線端子
    拔插式接線端子

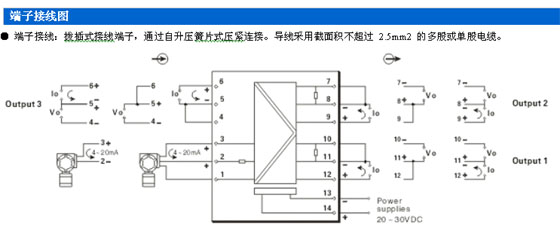

    端子標號：
    輸入接線端 1、2、3、4、5、6
    輸出接線端 7、8、9、10、11、12
    供電電源接線端 13－、14＋
    適合截面積不超過 2.5mm2 的多股或單股電纜。

●  安裝方式
    35mm 標準導軌卡式安裝；建議采用垂直
    安裝形式（見垂直安裝圖示）。

●  環境溫度濕度限制
    工作運行溫度 0～＋60℃
    運輸儲藏溫度 －20～80℃
    相對濕度  5～95％RH

●  外形尺寸
    寬（厚）×高×深＝W16×H116×D110（mm）
    （見外形尺寸圖）

● 整機重量
   約110g～120g

● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離： 輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘  50Hz
負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準

產品結構

● 結構
  卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
  綠色標識，連接至現場設備
2. 電源指示燈：
  儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
  綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
  與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
  2孔 3mm 供電電源接線 （13-/14+）
6. 透氣散熱孔
  密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
  PET耐熱材質標簽，標注產品型號代碼
  及相關重要參數
8. 右側機殼
  為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
  35mm 標準 DIN 導軌卡式安裝

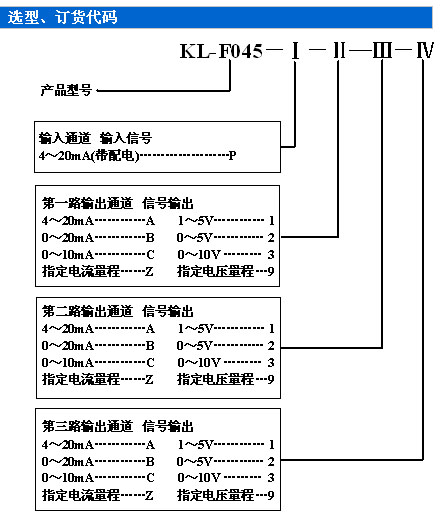

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
● 舉例1  輸入：變送器 4～20mA
●         輸出：1路 4～20mA；2路 4～20mA；3路 4～20mA
● 訂貨代碼為：KL-F045-PAAA
      舉例2   輸入：變送器 4～20mA
●         輸出：1路 4～20mA；2路 1～5V；3路 1～5V
    訂貨代碼為：KL-F045-PA11
