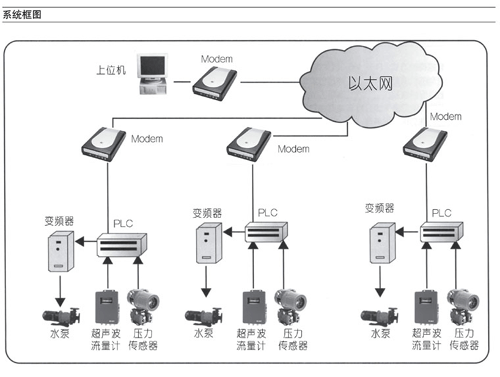

系統概述     水井站分散，布線不方便，采用無線方式傳輸?shù)貐^(qū)干擾較嚴重。為了對前端數據進行采集，根據返回?cái)?shù)據值或上位機要求對前端執行設備進行工作狀態設定。在不同的需水情況下控制變頻器的壓力值，以達到變量變壓供水的目的。在備用井上安裝軟啟動裝置，由上位機來控制何時啟動其工作。

硬件設備
· 泵：在手動控制中由人工參照當前壓力現實值對泵的工作進行干預，這種狀態是在自動控制系統部分出現某種情況停用以及在泵出現故障
進行維修時的備用切換等操作。
· 電機：自動控制的核心技術為變頻調速，即電機在不同情況下的功率不同，可大大降低設備在空載時的能耗。并且變頻是根據壓力信號自動調整泵的運行狀態，實現無級壓力調整，使供水系統能自動維持恒定的壓力，盡可能減小壓力增大使管網破裂以及加重隱患的情況。同時減小壓力波動造成開水龍頭時的共振現象對用水管道造成的破壞，自動地調節泵的運行頻率，真正作到用水和供水的動態平衡，實現節能降耗。
· 聯網：采用公眾電話網或電話交換網可實現聯網控制功能。應用現有的電話網絡進行數據傳輸，可節省成本，并避免對環境的破壞。其優
點在于：
· 節點數不受限制
· 網絡結構不易受影響
傳輸方式
局域電話網實現以太網通訊。采用PPI自動口通訊。
監控軟件
· 采用MCGS全中文組態軟件二次開發生成用戶所需的人機對話窗口，保持使用者原有的操作習慣，更加方便用戶使用。
· 監控軟件采用SQL-Server數據庫結構，支持Microsoft開發數據庫（ODBC）互連接口，具有強大的數據鏈接功能，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印等功能。
· 完善的管理機制，支持用戶管理權限，對操作用戶按使用級別分權限進行管理，不同用戶級別設定不同使用權限，各級管理權限可設置，使用更加靈活；既保證生產的安全進行，又使系統在受控狀態下運行。
· 人機界面可提供工況模擬圖，在圖示相應位置顯示不同的數據采集實時情況，提供完善的報警機制，方便對檢測中出現的故障快速處理解決。
· 具有豐富的報警類型和靈活多樣的報警處理函數，用戶可自由設置報警參數，提供報警信息的實時顯示、打印，數據存儲與應答功能；
· 界面美觀友好，使用方便，支持2次開發，用戶可以自己設計和安排；
· 可接入門禁及其它報警系統，實現報警聯動。

應用擴展
根據本系統所監測的量和分布結構，可以應用在相近規模的領域，如：校園、廠礦等相關場所。
訂貨指南
· SIEMENS CPU224  6ES7 214-1A21-0XB0
 · 調制解調器MODEM
 · 軟啟動器
 · 變頻器
