1 概述
AKH-0.66系列電流互感器,外殼采用阻燃,耐溫140℃的聚碳酸脂壓注成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，容量大，質量輕。
產品符合國際GB1208-2006。
2 技術指標
◆測量CT一次電流5～6300A二次電流5A、1A、0.1A、0.05A
保護CT一次電流200～6300A，二次電流5A、1A、0.1A、0.05A
剩余電流CT一次電流0～5A，二次輸出電壓1V或電流2mA,20mA
雙繞組CT一次電流5～6300A，二次電流5A、20mA、1A、20mA
◆額定工作電壓AC0.66kV(等效AC0.69kV，GB156-2003)
◆額定頻率50～60Hz
◆環境溫度-30℃~70℃最高耐溫120℃
◆海拔高度≤3000m
◆工頻耐壓3000V/1min 50Hz
◆用于沒有雨雷直接侵襲，無嚴重污染及劇烈震動的場所

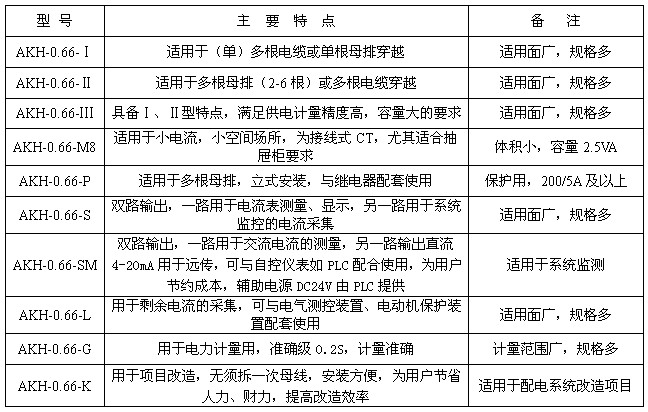

3 選型說明
根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。卸下互感器頂部接線罩殼，去掉引線墊片，二次引出后罩殼復位。計量電能用的可利用固定螺栓和罩殼上小孔加封鉛印，以防竊電。
工作電流長期不超過1.1倍額定值，允許在1.2信額定值時短時使用，時間不超過1h，瞬時（1S內），工作電流不允許超過60倍額定電流；
根據被測電流大小,選定額定電流和額定電流比,一般在負載電流的2/3以上;
產品極性表示為:一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
測量儀表接于S1、S2端上,此時所接儀表的總阻抗(包括連線)不應超過互感器的額定負荷.當安裝儀表位置與電流互感器相距甚遠或回路負載較大時,應優先選用電流為1A的規格;
注意根據母排的規格和根數,選用相匹配窗口大小的互感器。
4 規格參數對照表
注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。
4.1 AKH-0.66Ⅱ型電流互感器
4.1.1 產品特點
臥式方孔型，可穿越1~6根匯流排，亦可穿越多根電纜，一般與電氣測量儀表配套使用。
4.1.2 型號說明
4.1.3 規格尺寸
4.2 規格參數對照表
注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。
4.3AKH-0.66Ⅲ型電流互感器
4.3.1 產品特點
立式方孔型，可穿越1~3根匯流排，不但具有Ⅰ、Ⅱ型的特點，而且可作供電系統計量電能用，以及可與電流繼電器配套作保護用。
4.3.2 型號說明
4.3.3 規格尺寸
4.3.4 規格參數對照表
注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。
