特點
◎ 測量并顯示電壓、電流、有功功率、無功功率、功率因數和工頻
◎ 可帶兩組繼電器報警輸出和兩路電能脈沖輸出
◎ 可帶RS485通訊接口，將儀表聯接到監測中心計算機網絡
◎ 開關電源模塊供電，整機采用SMT貼片制造工藝
◎ 工作電源AC 90-260V 50/60Hz
一、 型號及含義
二、 技術參數
|
性能 |
參數 |
|
輸
入
測
量
顯
示 |
網 絡 |
三相三線（3P3L）、三相四線（3P4L）（訂貨時請注明） |
|
電
壓 |
額 定 值 |
AC100V、400V、600V（訂貨時請注明） |
|
過 負 荷 |
測量：1.2 倍 瞬時：2 倍/10S |
|
功 耗 |
<1VA (每相) |
|
阻 抗 |
>400k＆#8486; |
|
精 度 |
RMS測量，精度等級0.2% |
|
電
流 |
額 定 值 |
AC1A、5A、20A（訂貨時請注明） |
|
過 負 荷 |
持續：1.2 倍 瞬時：10 倍/10S |
|
功 耗 |
<0.4VA (每相) |
|
阻 抗 |
<20m＆#8486; |
|
精 度 |
RMS測量，精度等級0.2% |
|
頻 率 |
40~60Hz，精度0.1Hz |
|
功 率 |
有功、無功、視在功率，精度0.5% |
|
電 能 |
四象限有功、無功電能計量，精度0.5% |
|
顯 示 |
可編程設置、切換、循環 LED |
|
電源 |
工作范圍 |
AC或DC 80V～270V |
|
功 耗 |
≤5VA |
|
輸出 |
數字接口 |
RS-485、MODBUS-RTU 協議 |
|
脈沖輸出 |
2路電能脈沖輸出，光耦繼電器 |
|
環境 |
工作環境 |
-10℃～55℃ |
|
儲存環境 |
-20℃～75℃ |
|
安全 |
耐 壓 |
輸入和電源>AC 2kV 輸入和輸出>AC 2kV |
|
絕 緣 |
輸入、輸出、電源對機殼>5MΩ |
|
外形 |
尺 寸 |
96mm×96mm×108mm（長×寬×深） |
|
重 量 |
0.4kg |
三、 操作說明
1、儀表面板部位功能
①三排LED 顯示測量的電量信息或編程時提示信息，分6頁分別顯示UA B C；IA B C；P Q PF；有功電能無功電；頻率。在電壓模式下按
可切換顯示相電壓和線電壓
②4個按鍵用于顯示切換或編程設置，▲、▼為切換鍵；
為選擇確認鍵。
③K-千；M-兆為測量數據的數量級。例如，在電壓測量模式下，LED顯示220.2，同時K燈亮表示220.2kV，K 暗則電壓數值為220.2V。
④分別對應的測量項目：分別對應三相電壓；三相電流；有功功率、無功功率、功率因數；有功電能、無功電能、頻率信息。
2、編程操作
在編程操作下，儀表提供了PT參數設置(PT)、CT參數設置(CT)、額定電壓選擇(U-IN)、額定電流選擇(I-IN)、接線方式選擇(NET)、循環顯示方式控制(CYCL)、脈沖常數選擇(INNP)、通訊數據格式選擇 (DATA)、通訊波特率選擇(BAUD)和本機通訊地址設置(ADDR)共10 項設置菜單項目，采用LED 顯示的單層全透明菜單結構管理方式：進入編程模式時，第1排LED顯示菜單信息項目號并閃爍；第2排LED顯示項目菜單信息，第3 排LED顯示當前項目菜單下的參數數據。
編程按鍵操作方法：按住
鍵持續2秒，本儀表自動進入設定狀態，每按一下自動進入下一項參數設定，若退出設定，按住
鍵持續2秒即可；在設定狀態，每按一下▲鍵，設定值循環增加，按住不放，設定值快速循環增加，每按一下▼鍵，設定值循環減小，按住不放，設定值快速循環減小。
3、功能菜單
四、 接線圖及連接方式
1、接線圖
說明：1）、接線圖中的“*”表示電流或電壓信號進線端
2）、根據用戶實際需求,會改動某些端子的功能,用戶以供貨產品的技術協議或機殼后面的接線指示圖為準。
3）、儀表采用交流供電，建議在火線一側安裝1A 的保險絲。
4）、對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
5）．儀表采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
2、連接方式
以下接線方式請訂貨時，預先注明，無說明時我們提供方式1（三相四線）!
1）、三相四線
2）、三相三線
說明：1）、電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V、400V或600V)，否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。
2）、電流輸入：標準額定輸入電流為5A，大于5A 的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT 一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。
3）、要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！
4）、儀表輸入網絡的配置根據系統的CT 個數決定，在2 個CT 的情況下，選擇三相三 線兩元件方式。在3 個CT 的情況下，選擇3 相3 線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET 應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在3P3L 中，電壓測量和顯示的為線電壓；而在3P4L 中，電壓能夠測量和切換顯示電網的相電壓和線電壓。

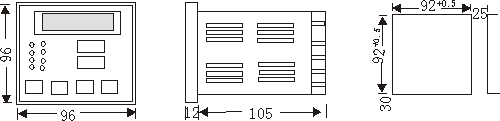

五、 外形及開孔尺寸
六、報警輸出時序圖
兩路無源觸點輸出。對同一電量（如電壓）進行區間報警，常開觸點報警輸出，在繼電器吸合的同時，指示燈交替閃爍顯示當前值。下圖為報警時序圖
七、通訊附件：（略）
八、使用與訂貨注意事項
1、用戶在使用前必須仔細閱讀使用手冊，嚴格按照手冊規定的方法進行接線和操作整定，否則會影響到使用安全和儀表的正常運行；
2、用戶訂貨前必須事先參考有關產品說明書或產品介紹，然后再根據實際需要作功能選擇；
3、簽定合同時,請詳細寫明所需型號、輸入信號變比,輸出要求以及擴展功能模塊等相關內容；
4、請按照規定的相位接入電流、電壓信號，切勿接反；
5、未經許可，不得擅自拆開儀表；
6、本產品附件：安裝配件 1付，說明書 1份，合格證 1份；
7、本產品自出廠之日起質保1年，終身維修。
