VGAR/T200雙絞線VGA傳輸器，可以傳輸距離為0--200米，VGA信號雙絞線傳輸器是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量視頻信號長距離傳輸的需求而專業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。使XGA（1920*1024/60Hz）的傳輸距離達到200米，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸的需要。由于整個傳輸系統采用了加權零值拆分的平衡傳輸的專利技術，因此雙絞線在傳輸信號時不會對外造成EMI的干擾，此外，多出的對雙絞線可以傳輸音頻信號。
產品技術規格：
產品尺寸：105mmX74mmX30mm
重量：0.5KG
輸入接口：HDI5PIN (VGA)
輸出接口：HDI5PIN (VGA)
本地輸出：HDI5PIN (VGA)
帶 寬：300MHz(-3dB)滿載/0-10MHz+0.IdB/0-130MHz+6dB到-0.8dB
輸入電平范圍：0.5-2.0V p-p
輸入電平誤差：小于3mV
輸入阻抗：75Ω
輸出阻抗：75Ω
回波損耗：-30dB@5MHz
最大DC補償：±5Mv-0
信噪比：60dB
接口類型：HDB15,Mini-DIN6,RJ45
視頻規格：VGA, SVGA, XGA, SXGA, UXGA, LCD
網線規格：CAT5, CAT5E, CAT6UTP電纜，建議使用CAT5EUTP電纜
電源：AC7.5V/1A
工作溫度：-25℃～+70℃
儲存溫度：-40℃～+80℃
相對濕度：0～95（非冷凝）
防雷抗干擾指標：可抵抗空氣放電15KV, 接觸放電8KV
視頻規格：VGA, SVGA, XGA, SXGA, UXGA

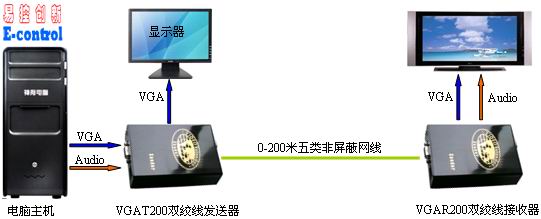

連接示意圖：
|
