順源科技以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代的需求。


       順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器產品上有10多年的設計、生產和應用經驗。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。


      本次更新的ISO A-P-O系列和ISO U-P-O系列模擬量光電隔離變送器隔離放大器產品技術資料是在公司原有資料基礎上增加了客戶選型參考、產品使用最大額定值、典型應用參考圖、最新外形尺寸和安裝方式參考圖等。改進后的模擬量光電隔離變送器隔離放大器產品，采用了線性光電耦合的低成本方案，主要用于對EMC（電磁干擾）有特殊要求的場合。IC的零點和增益、滿度可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品廣泛應用在電力運行安全監控、PLC、DCS、FCS、變頻器、儀器儀表、醫療設備、工業自動化等需要電量隔離采集測控的行業。

       ISO系列模擬量光電隔離放大器變送器，是一種將模擬信號隔離放大、轉換變送成按比例輸出模擬量的混合集成電路。該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組光電耦合的模擬信號隔離變送電路，輸入與輸出側寬爬電距離及內部隔離措施使該芯片可實現信號輸入/輸出/輔助電源3KVDC 三隔離。

     ISO系列模擬量光電隔離放大器產品采用了直流信號模擬光電耦合傳輸技術，而不是ISO  EM系列模擬量磁電隔離變送器產品所采用的信號調制解調載波技術，所以光電隔離型產品與磁電隔離型的相比具有較強的抗EMC電磁干擾和高頻信號空間干擾特性。

*1備注：使用ISO U(A)-P-O模塊的輸出值為電壓信號時，增益調節選10KΩ多圈電位器。使用ISO U(A)-P-O模塊的輸出值為電流信號時，增益調節選50KΩ多圈電位器。（參見產品技術參數表）。

        隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載

詳細技術資料

模擬量光電隔離變送器隔離放大器 產品技術資料pdf下載

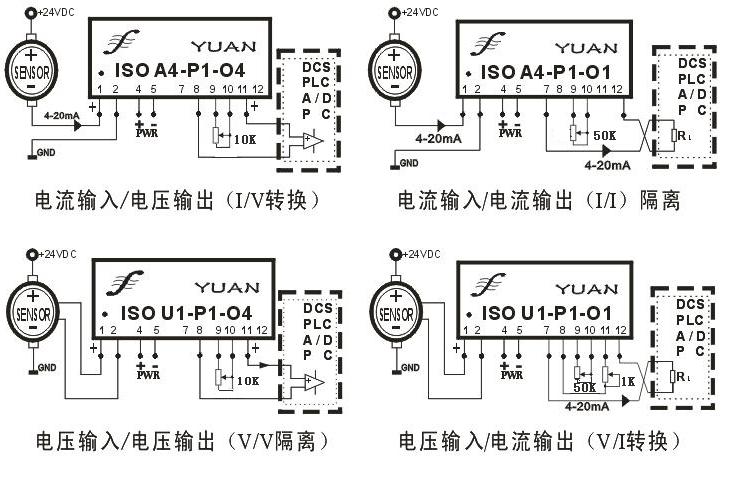

產品典型應用

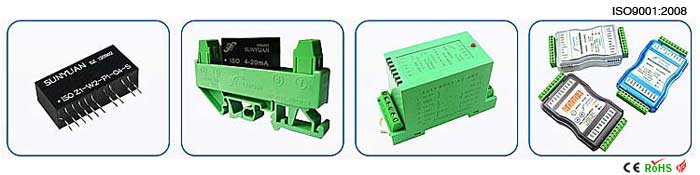

產品外形及安裝方式參考
