虹潤推出三相綜合電量表

http://www.kblhh.cn 2012-08-18 10:53 來源：福建順昌虹潤精密儀器有限公司

概述

NHR-3300系列三相綜合電量表采用工業級元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。
三屏五位LED數碼顯示。
可直接采集三相交流電壓、三相交流電流信號，可測量三相有功功率、三相無功功率、三相視在功率、三相功率因數、三相工頻周波、三相諧波及各種電能。
具有模擬量輸出、通訊輸出和累積脈沖輸出功能可選。
具有上下限報警報警功能，帶LED報警燈指示。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

主要功能參數

測量參數	測量范圍	測量誤差	分辨力	過載
電壓	0.0～500.0V/AC	±(0.4%讀數+0.1%量程)	0.1V	120%
電流	0.01～5A/AC	±(0.4%讀數+0.1%量程)	0.001A	120%
有功功率	UICOSΦ	PF=1.0； ±(0.4%讀數+0.1%量程)	0.1W
有功電能	99999 MWh	PF=1.0； ±(0.4%讀數+0.1%量程)	0.1Wh
無功功率	UISINΦ	PF=0.0； ±(0.8%讀數+0.1%量程)	0.1Var
無功電能	99999 MVarh	PF=0.0； ±(0.8%讀數+0.1%量程)	0.1Varh
視在功率	U*I	±(0.4%讀數+0.1%量程)	0.1VA
視在電能	99999 MVAh	±(0.4%讀數+0.1%量程)	0.1VAh
功率因數	0.000～1.000	±0.02	0.001
工頻周波	45～65 Hz	±0.05Hz	0.01Hz
諧波	2～31次

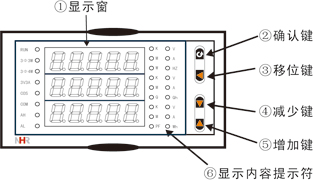

儀表面板


160*80mm(A型)	96*96mm(C型)

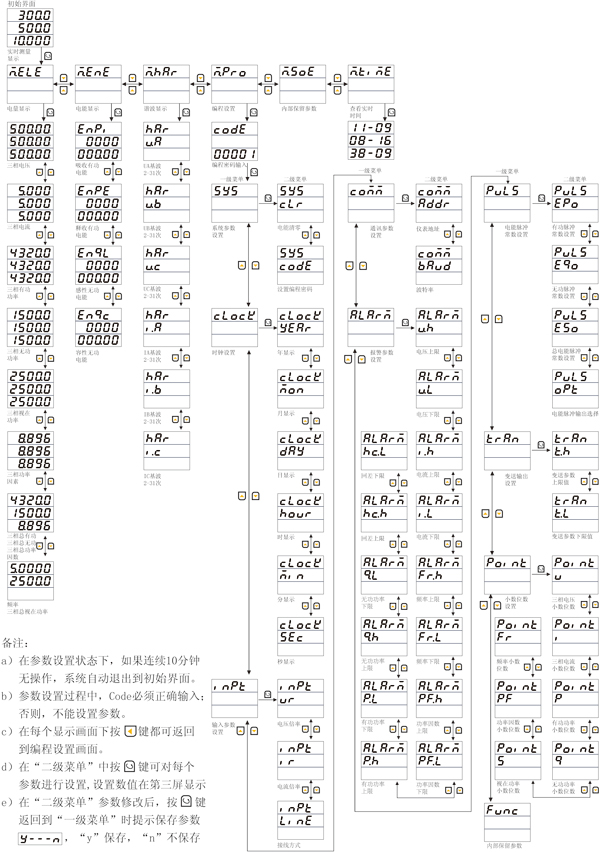

參數功能

儀表接線圖

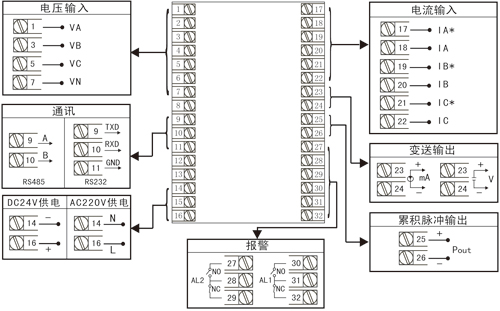

儀表總接線圖

儀表各輸入方式接線說明
1-1、三相三線系統，采用無PT，無CT方式的接線圖（適用于3P3L）

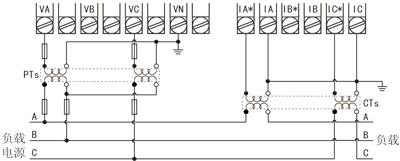

1-2、三相三線系統，采用2PT，2CT方式的接線圖（適用于3P3L）

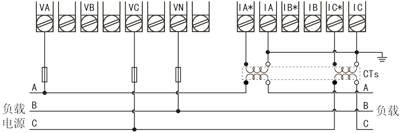

1-3、三相三線系統，采用無PT，2CT方式的接線圖（適用于3P3L）

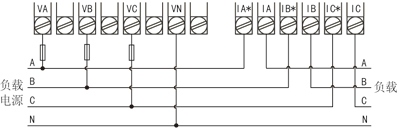

2-1、三相四線系統，采用無PT，無CT方式的接線圖（適用于3P4L）

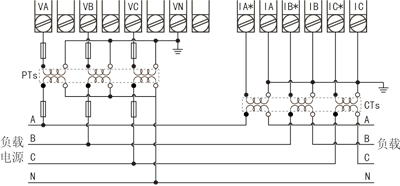

2-2、三相四線系統，采用3PT，3CT方式的接線圖（適用于3P4L）

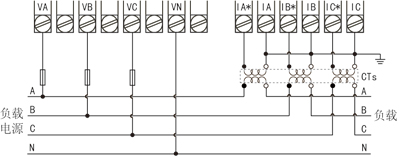

2-3、三相四線系統，采用無PT，3CT方式的接線圖（適用于3P4L）

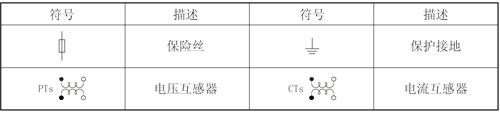

符號描述

儀表選型

NHR-3300□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦

①規格尺寸		②輸入類型
代碼	寬高深	代碼	測量類型
A C	16080130mm 9696130mm	I V W Ep E3P War Eq VA Es COS Hz Har	三相交流電流三相交流電壓三相有功功率三相有功電能三相有功平衡功率三相無功功率三相無功電能三相視在功率三相視在電能三相功率因數 三相工頻周波三相諧波
③輸出類型
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω)
④報警輸出		⑤通訊輸出
代碼	報警路數	代碼	通訊接口(通訊協議)
X 2	無輸出 2限報警	X D1 D2	無輸出 RS485通訊(Modbus) RS232通訊(Modbus)
⑥累積脈沖輸出		⑥供電電源
代碼	累積脈沖輸出	代碼	電壓范圍
X PO	無輸出累積脈沖輸出	A D	AC100～240V DC20～29V

備注：

在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
型號舉例：NHR-3300C-Ep-0/2/D1/X-A
