NHR5400系列60段PID自整定調節器主要針對現場溫度信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行高精度多段曲線程序升/降溫控制的系統(如啤酒發酵，窯爐升溫等)。

    具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。

    具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。

    PID控制曲線多達60段，曲線可任意組合，并通過面板按鍵實現手動“啟動”、“停止”、“清零”、“步進”等功能。

    儀表掉電時,可實現測量值跟蹤功能。

    可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等多種輸出控制方式。

    帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。

    支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

    儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。

    帶DC24V饋電輸出，為現場變送器配電。

   輸入、輸出、電源、通訊相互之間采用光電隔離技術。

    具備多種外形尺寸及樣式供用戶選擇。

    參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

儀表面板

160*80mm(A型) 80*160mm(B型) 96*96mm(C型)

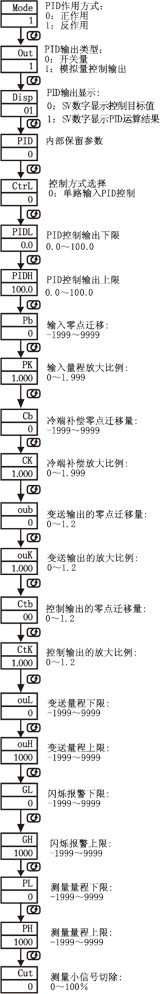

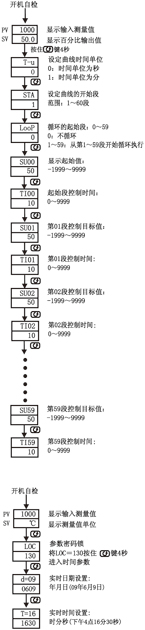

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

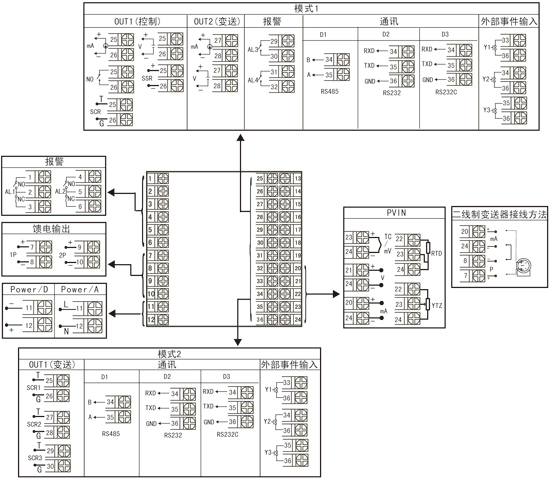

儀表接線圖

規格尺寸為A、B、C型接線圖 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 圖一

儀表選型

NHR-5400□-□-□/□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

①規格尺寸 ②第一路（測量）輸入分度號 代碼 寬*高*深 代碼 分度號（測量范圍） A B C 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 ③控制輸出1（OUT1） 代碼 輸出類型（負載電阻RL） 0 1 2 3 4 5 K1 K3 K4 K5 K6 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 繼電器接點輸出 可控硅過零觸發脈沖輸出 固態繼電器驅動電壓輸出 雙向可控硅通斷輸出 三相可控硅過零觸發脈沖輸出 ④變送輸出2（OUT2） 代碼 輸出類型（負載電阻RL） X 0 1 2 3 4 5 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) ⑤報警輸出（繼電器接點輸出） 代碼 報警限數 X 1 2 3 4 無輸出 1限報警 2限報警 3限報警 4限報警 ⑥通訊輸出/外部事件輸入 代碼 通訊接口/數字量輸入接口 X D1 D2 D3 Y1 Y2 Y3 無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 外部事件輸入（強制手動） 外部事件輸入 外部事件輸入 ⑦饋電輸出 代碼 饋電輸出（輸出電壓） X 1P 2P 無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V， 第二路24V饋電輸出。 ⑧供電電源 代碼 電壓范圍 A D AC/DC 100-240V(AC/50-60Hz) DC 20-29V ⑨備注（無可省略）

備注：

    1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
    2、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
    例1：NHR-5400A-55-0/0/2/X/1P(24)-A；
    例2：NHR-5400C-27-K2/X/X/D1/X-A
