北京菲格瑞思全新推出LGB一體化孔板流量計
http://www.kblhh.cn 2012-06-27 16:01 來源：北京菲格瑞思儀表有限公司
一、概述
標準法蘭取壓孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，由變送器將該壓差訊號轉換成比例的輸出信號，再由二次儀表或調節器，對被測量流量進行記錄，指示或調節。
二、結構
1. 傳感器結構如圖1、2所示：
圖1、標準環室孔板節流裝置結構示
圖（Pg≤25）
1、法蘭 2、導管
3、前環室 4、節流件
5、墊 6、后環室 7、墊
8、螺母 9、螺栓

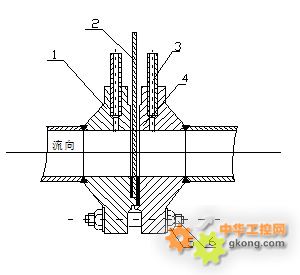

圖2、標準法蘭孔板節
流裝置示意圖（（Pg≥64）
1、取壓法蘭2、孔板
3、導壓管4、密封墊5、螺母
6、螺栓
※注：公稱通徑根據工藝條件要求，通徑從Φ50~Φ400MM。
例：LGBA—16—80表示：標準角接孔板節流裝置，水平安裝，工作壓力6kgf/cm2準
公稱通徑為Dg80
北京菲格瑞思儀表有限公司
地址：北京市海淀區上地三街9號金隅嘉華大廈B906
電話：010-51653377-807 手機：15810955952
聯系人：宋成秋
傳真：010-62965596
網址：www.fege.cn
