深圳宇泰推出工業級高性RS485雙路光電隔離中繼器

http://www.kblhh.cn 2012-06-07 15:14 來源：深圳市宇泰科技有限公司

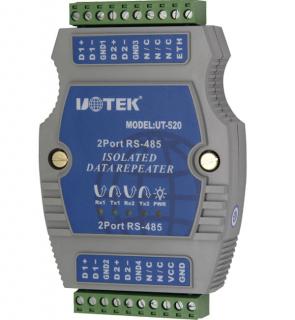

UT-520系列產品是一款兼容EIA/TIA的RS-485總線標準的工業級高性RS485雙路光電隔離中繼器，支持異步半雙工雙路輸入輸出帶有光電隔離、防雷作用，五個信號指示燈電源（PWR）、二個發送（TXD）、二個接收（RXD），工作于OSI的物理層，是局域網上所有節點的中心，它的作用是放大信號，補償信號衰減，支持遠距離傳輸，將網絡信號以推動，使它們傳輸?shù)酶h(yuǎn)。

中繼器兼容RS485標準，能夠延長485總線網絡的通信距離，增加RS485網絡設備的個數。可以為點到點、點到多點通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS485接口設備，數據通訊率300-1152Kbps，塑膠導軌型安裝,9-30V/DC電源輸入、帶有電源指示燈及數據流量指示燈可指示故障情況，兩端485接口具備防雷、隔離保護等優點。

性能特點：

■ 接口特性：接口兼容EIA/TIA的RS- 485 標準
■ 電氣接口：RS-485輸入端采用十位接線柱連接器， RS-485輸出端采用十位接線柱連接器。
■ 保護等級：兩端RS-485接口每線600W的雷擊浪涌保護，+/-15KV ESD保護。
■ 隔離度：隔離電壓2500Vrms 500DC連續.DC/DC模塊
■ 工作方式：異步半雙工
■ 信號指示：五個信號指示燈電源（PWR）、二個發送（TXD）、二個接收（RXD）
■ 傳輸介質：雙絞線或屏蔽線
■ 傳輸速率：300-115.2Kbps
■ 外形尺寸：120mmX80mmX25mm
■ 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
■ 傳輸距離：0-5,000米（115200bps-9600bps）

故障及排除：
1、數據通信失敗
·檢查RS485輸入接線是否正確
·檢查RS485輸出接線是否正確
·檢查供電是否正常
·檢查接線端子是否連接良好
·觀察接收指示燈接收時是否會閃爍
·觀察發送指示燈發送時是否會閃爍
2、數據丟失或錯誤
·檢查數據通信設備兩端數據速率、格式是否一致
