核心提示：PXI市場近幾年來得到了非常快速的發展，在電子測試、生產制造、半導體、射頻/通信、機器控制和設計、能源行業、汽車工程、建筑結極/振動監測、航空航天與國防、學術研究等領域，都有廣泛的產品及客戶評論。

   PXI市場近幾年來得到了非常快速的發展，在NI提供的2009年PXI解決方案精選中，我們發現，在電子測試、生產制造、半導體、射頻/通信、機器控制和設計、能源行業、汽車工程、建筑結極/振動監測、航空航天與國防、學術研究等領域，都有廣泛的產品及客戶評論。

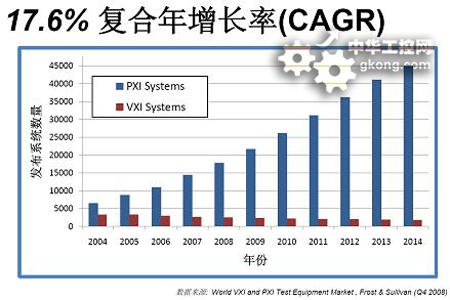

　　“PXI模塊的年復合增長率達到17.6%，目前全球PXI測試系統供應商已經達到70家。”NI中國區市場經理朱君表示。迄今為止PXI模塊種類大于1,500，PXI廠商數量超過了70家。

　　“PXI技術和應用論壇”(PXI TAC)自2004年以來已經在多個重點城市成功舉辦，今年，第七屆PXI TAC會議主題為“PXI—Moving Forward”，NI聯手了八家國內外知名的PXI供應商和集成商，進行十多場精彩的技術講座，就PXI技術在測試、控制和設計領域的最新技術和應用展開多元討論。

　　真實用戶體驗：測試應用挑戰與變化

　　在PXI TAC上，惠州金山電子有限公司生產部/工程部經理陽靖與大家分享了公司測試部門的一些變化。該公司主要生產各類專業音響和名牌家用音響產品，其中利用NI測試平臺開發的產品包括一臺價值108萬元的揚聲器。

　　“產品更新換代快、批次的離散性、高質量+高要求、人員的流動性大、傳統的測試操作容易受操作員的人為因素影響造成漏判和誤判等，”陽靖指出，“這些都是我們在生產制造中碰到的難題，會導致測試速度和準確性滿足不了客戶需要。”

　　通過NI的測試卡和LabVIEW軟件，該公司構建一套功能完整的音頻產品測試系統，利用該系統實現對音頻幅度、頻響、諧波失真以及各種靜態參數(DC電壓、DC電流、頻率)等的綜合性測試。對通道較多的機型，運用自主設計的繼電器陣列進行通道間的轉換,實現對音頻信號輸出質量進行快速、準確的自動檢測，同時實現檢測數據的記錄和統計，以滿足生產大規模生產的需要。

　　“以前我們的測試需要分析儀、電平儀、示波器等儀器，現在只要PXI一臺就可以了。”陽靖表示，“這不僅減小測試系統體積，提高生產效率，更能保證質量，且對操作員文化程度要求低。”

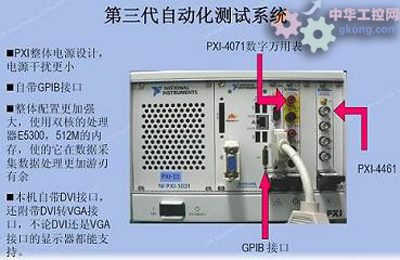

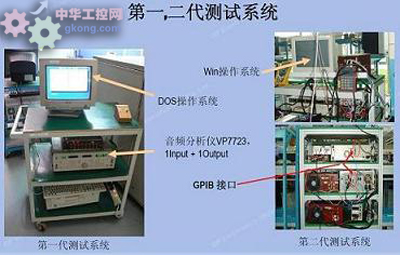

　　他向大家分享了公司的第一代和第二代測試系統和第三代自動化測試系統的區別。

　　PXI自動化測試五大趨勢

　　測試工程師和管理人員最大的挑戰是不斷跟上目前最新的測試發展趨勢。不斷變化的新設計與制造技術已經令人畏懼，要再跟上測試技術的潮流往往更加艱難。

　　“即使是在最艱難的2009年，NI每年在研發上投入超過收入的16%，而且還會跟隨不同技術的發展變化情況而不斷平衡。”NI儀器與分布式控制研發副總裁Robert Canik在會上指出，“我們認為PXI自動化測試技術的發展將呈現五大趨勢：

　　1、標準化架構；

　　2、多通道RF測試；

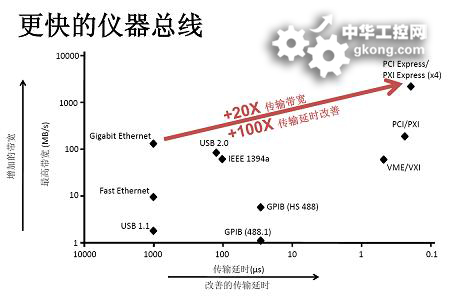

　　3、點對點高速傳輸與計算；

　　4、實時測試；

　　5、可重復配置的儀器。”

　　NI應用工程師徐征在接下來的演講中進一步闡述了上述趨勢：“標準化架構能夠解決從子系統到系統設計中的重復測試驗證的問題，能夠解決從開發到量產過程中，在原型和生產現場使用統一測試系統的問題，同時，標準化架構將有利于在全球化開發環境下使用統一的測試系統，從而提高測試效率；多通道RF測試能夠滿足下一代無線通信系統測試要求從信號到軟件都能實現嚴格的并行同步的要求；點到點計算基于分布式架構，可將多個儀器采集的數據直接流盤到系統中的FPGA進行實時處理，系統其他資源可對這些數據進行離線分析處理或更高級的運算，以滿足不斷增加的復雜測試需求；實時測試能幫助工程師在整個開發過程中實現嵌入式設計模型的重復利用；可重復配置基于FPGA技術，能夠實現更高的性能和靈活性，特別適用于那些新的，還在發展中的應用。”

　　此外，朱君在新聞發布會后還在現場為記者介紹了部分產品，在此挑出來幾類與大家分享：

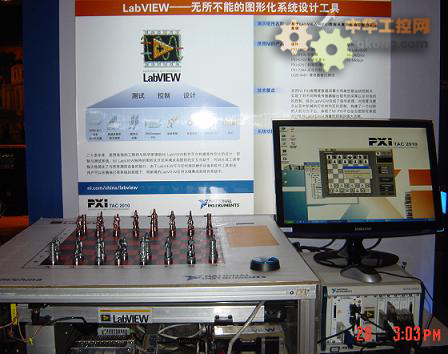

　　●無所不能的圖形化系統設計工具LabVIEW

　　這是一個能實現人機對戰的下棋系統，利用LabVIEW和PXI數據采集與運動控制搭建而成。該系統采用了NI的PXI高精度數據采集卡和高性能運動控制卡，實現對不同數據傳感器輸出信號的數據采集，以及對電機的控制。

　　“其實該方案并不是一個非常實用的方案，我們主要是想展示如何結合LabVIEW實現了信號處理，對弈算法整合以及對機械執行機構的實時控制，為客戶提供更多思路。”朱君表示。

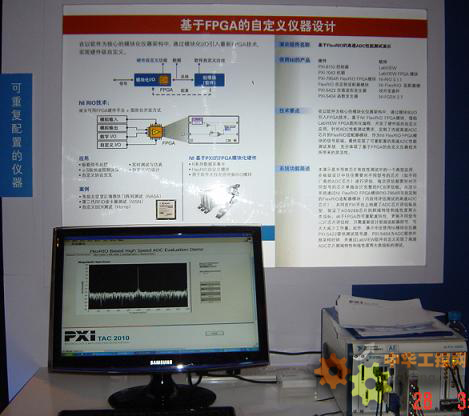

　　●利用FPGA技術構建的自定義儀器系統

　　該方案包括NI FlexRIO FPGA模塊以及NI FlexRIO適配器模塊，它們為FPGA添加了前端I/O。它們共同構成一類可重新配置并受LabVIEW FPGA支持的測試儀器。

　　如同測試工程師致力于創新的斱法以減少測試時間和系統花費一樣，可重配置儀器也將不斷地探索更多主流應用。例如，利用內置有FPGA和模數轉換器的數字化儀，工程師可以向FPGA部署各種功能，如濾波、峰值檢測、快速傅里葉變換(FFTs)，或者是自定義觸収。

[page_break]

　　●并行測試系統

　　利用NI模塊化儀器和Teststand軟件對4個UUT進行混合信號的系統測試。本演示主要以三種不同的模式(順序、并行和自動協調)對4個UUT進行批量的測試，并比較不同模式之間的性能速度和設備利用率。

　　TestStand是實時的測試執行管理軟件，用于組織、控制和執行自動化原型設計、驗證或制造測試系統。利用TestStand強大的兼容性，用戶可以方便的在一個系統中將傳統和現代測試編程序環境結合起來。

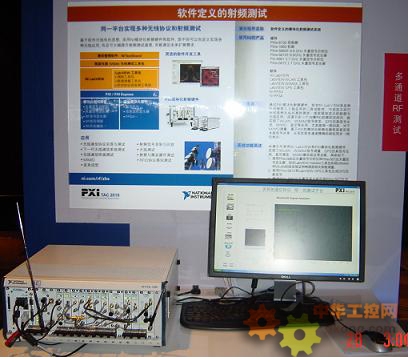

　　●軟件定義的射頻測試

　　在無線通信測試領域，新標準、新技術不斷涌現，為測試帶來很多挑戰。該系統采用LabVIEW和PXI模塊化射頻硬件，可以方便實現WLAN和WiMax的信號測量等。

　　此外，在參加此次論壇的合作廠商聚星儀器也展出了自己在NI平臺上開發的軟件定義無線電系統。
