編者語：作為一名工程師，你需要無休止的提高效率。盡管最近一些能源的價格出現跳水，但是關注你的工廠能源使用情況絕對不會有錯。因為這些價格不可能永遠處在低位，這就意味著你當前在削減能源支出做的每一項工作日后都會為企業創造價值。這一系列文章關注的是離散和流程制造工廠直接并且簡單的能源節約方法，將給出每個領域里識別和解決問題的一些基本建議。

　　工廠和設備用電

　　如果想要工程師對于管理工廠能耗產生興趣，第一步就是要讓他們了解自己每天消耗了多少能源，以及是如何消耗的，貝加萊的產品經理Corey Morton如是說：“這在單一工廠里很容易實現，只需要使用便攜測量設備或者安裝能源測量設備就可以。”

   Morton認為解決能源使用問題最簡單的方法，就是讓工程師觀察自己所在工廠的運營方式，以制定類似“削減負荷”這樣的能源管理原則。“舉例來說，考慮一個兩班生產的工廠，可能其中很多的操作都是依靠氣動的，動力來自一臺中心空氣壓縮機。由于只有兩個班次，就不需在第三個班次中開動壓縮機了。同樣的思路也可以擴展到HVAC系統、工廠照明和供水系統。”

　　另外一種解決能耗問題的方法，是發現“工作需要”。如果一家工廠在其生產過程同樣需要大量的水，那么用水量將取決于在同一時間工作設備的數量。“如果驅動水泵的電機可以跨生產線運行(比如它們按照生產線電壓接觸器開關的控制)，同樣的電力消耗與實際需要無關”，Morton解釋道。這一問題可以通過測量需求(流量)或者用按需驅動對泵進行調速來解決。

　　滿足工作需要的另外一個好處是“功率因數”的提高，驅動／電機系統的功率因數通常要比獨立電機更高。一般來說，功率因數是工廠利用電力效果如何的衡量標準。“功率因數較低，就意味著工廠和生產設施的配電系統必須進行調整，以保證與進行生產所需的電力水平(實際用電)匹配”，Morton說道：“因此，功率因數低的工廠可能就存在過度用電。”

　　上面提到的泵的使用也可以作為“峰值需要”的一個例子。每次依靠電機啟動泵的時候，都會出現一個瞬時的峰值電流，這會導致工廠用電在一瞬間突然增加。許多工廠在交電費的時候都是按照其常規需要的功率，而任伺的峰值需要都足以讓工廠的電費費率上升一個臺階。“限制峰值電流的一個簡單方法，就是使用軟啟動器或者驅動，它會將電機逐漸調整到運轉速度，因此降低了啟動電流”，Moron說道。

　　每一處已經使用驅動器的地方都為能源管理提供了機會。舉例來說，在一個使用電機驅動展開材料、加工材料、然后在卷起材料的應用中，“展開環節通常使用的是一種反饋模式，也就是說電能從電機傳遞回驅動”，Moton說道：“接下來驅動肯定對于這些能量有所行動。很多情況下，它只通過電阻釋放這些能量一制動電阻就是這樣一個例子。因此，這些反饋回來的能量被浪費了。利用這些能量的一種方法，是共享每一臺驅動的直流總線。這就使得驅動消耗的能量來自展開驅動的反饋電能。”

　　Moton提到盡管共享每臺驅動的直流總線可以減少能量浪費，但是卻不能徹底消除浪費。“制動電阻仍然會消耗過多的能量”，他補充道。

　　電機與驅動

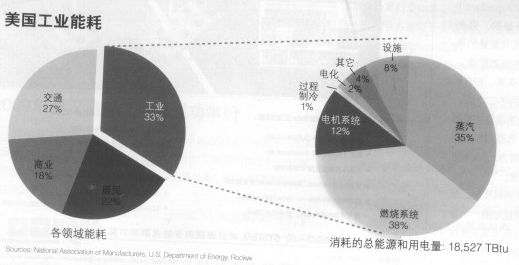

　　考慮到電機系統是最主要的三種工業能耗來源之一(見圖“美國工業能耗”  )，自動化工程師更多關注這個領域就顯得很有意義。

　　“令人吃驚的是，只有30％的制造企業在它們的三相電機中使用變頻驅動(VFD)”，安川電機新產品總監Ron Koehler說道。然而，將VFD應用于三相電機只是工程師可以直接影響公司生產線的一項工作。

　　Koehler建議工程師思考下列四個與驅動相關的問題，這樣可以通過驅動同時節約能源和成本。“這些建議的最大優勢在于它們不需要任何費用”，Kolhler說：“所以肯定是有投資回報的。”

　　●停止加大驅動和電機的規格。檢查每個特別項目的負載需求，最大發揮驅動的潛能。如果你降低了驅動的速度和扭矩，很明顯工作的時候就會節約大量能源。工程師應該觀察正在執行的項目情況，確定完成工作所需的驅動規格。

　　●無翼驅動，這一類型特殊設計的驅動很有特點，可以降低對于附加冷卻方法的依賴。其類似散熱片的特征可以使熱量從驅動后部散發，所以就減少了機箱所需的尺寸，降低了驅動制冷的能量需求。

　　●通過散熱風扇開／關控制實現按序操作。自動開／關風扇控制的使用，可以減少不必要的電能，關機的時候可以節約能源和成本。這聽起來是一個很簡單的方法，但是很多情況下它并沒有受到足夠重視，能源也就白白損失掉了。工程師應該確保驅動器擁有這樣的選項，而且正在被使用。

　　●永磁控制，帶有永磁(PM)控制的電機可以通過管理磁場發揮優勢。這些電機可以實現比NEMA標準更高規格能源節約。koehler說：“有時候，它的效率甚至要比高效能電機還要高出幾個百分點。”

  變頻驅動如何節約能源成本

    多家供應商都在追捧變頻驅動（VFD）的潛力，那么它到底是如何節約能源成本？SEW EURODRIVE美國產品經理Rich Mintz說：“它是通過消除電動機啟動時候的涌流。客戶是按照生產設施的峰值，將峰值需求盡可能降低，VFD可以帶來顯著的節約，尤其是在高周應用的情況下。”

　　Mintz介紹了異步電動機自本原理，它是將電壓直接作用刁機線圈，在線圈上形成了旋轉磁場。與此同時，這也同轉子中的磁場發生感應。

   “這兩個場并不是同步的” Mintz說：“轉子運動以捕捉定子中的旋轉磁場。定子中磁場旋轉速度與轉子旋轉速度的差別叫做轉差，可以讓轉差最小化的是扭矩。轉差越大，電機就要消耗越多的電謂減少轉差。”

   跨線啟動異步電機會使得電機的涌流非常高(最多可以達到平時或者滿載電流的10倍)，來調整電機。在電機跨線啟動時，轉差是100％，這是因為電機正在盡量“跟上線圈中突然產生的旋轉電磁場”， Mintz說道。

   “為了跟得上磁場，電機將釋放盡可能大的電流。當電機達到正常速度，轉差最小，電流也下降到工作或者正常電流，以保持速度”，Mintz解釋道。

   通過使用VFD，電壓和頻率都用來在可選可調的斜線上進行調整。“因此，電機速度從來不會遠離電磁場的轉速，這就以為著轉差總是在最小的狀態，也就不會出現大電流造成差別”， Mintz說。

   很多大公司或者發電廠發現開發大型VFD產品是很有必要的。對于這些企業來說，大型中壓VFD可能是實現能源節約、改進電機系統性能的一個更好的選擇。

   “過去的二十年里。大型工業和發電企業已經開始應用這項技術，結果是很好的”，西門子能源與自動化計劃核夏動業務總監Mark Harshman說道。Harshman談到了通過機電技術使用中壓頻驅動實現的節能。

   “總的來說，機電方面的優勢帶巨大的市場價值和節約”，他說“比如，電站的熱功率提高了1.0%~1.5%。水泵中的減速控制和風扇緩沖控制現在都已經在應用了，已經讓客戶和供電網絡都得到了收益。并且，大型中壓變頻驅動具備多換設備以及面向所有流程的控制程序，利用率很高。”大型變頻驅動被很多工程師認為容易安裝部署在生產流程之中。 Harshman說：“它們可以安裝工廠的一個角落，很容易在現有電機上進行翻新。”         　

　　通過直流總線實現能源重用

　　據安川電機新產品總監Ron Koehle所說，有一些應用至少在一套協同系統上安裝了兩臺變頻驅動器，這樣借助通用直流總線實現多重轉換。使用通用直流總線連接VFD，可以在一條直流總線上共享電力負載，因為多個轉換器可以同時驅動電機以及發電。

　　Koehler說：“下面談一談它是如何工作的。在減速過程產生的反饋能量沒有浪費，而是重新利用，回收重新供給生產線，從而實現系統能效最高。工程師可以對他們的系統重新；進行配置，以確保能量正在有效使用。整流器所需或者使用的電力越少，系統的效率就越高。”

　　由于絕大部分變頻驅動器上的直流總線終端是標準的，所以材料成本也很少。但是，Koehler說：“工程師參與其中非常必要。”

　　通用總線連接可以傳輸能量，形成一個反饋負載，為主輸入電路進行補充。反饋電流可以用子驅動負載，因而減少了主輸入電流所需的電力。否則，反饋能量就白白損失，或者就在動態制動電阻之中變成熱量消耗了。
