油田，電力設施，公路收費閘口往往地處荒郊野嶺，但圖像遠程實時監控往往又很必要。鋪設專線，申請DDN或ISDN，采用無線信號傳輸遠程圖像費用過高，不是任何企業都能承擔，特別是多點監控。而且，特殊的地理位置使鋪設專線或安裝無線信號中繼施工困難，甚至無法實施。

在這種狀況下，可因地制宜，充分利用現有資源—電話撥號網來實現圖像遠程實時監控 ,BOXER圖像提供了一個廉價實用，可利用電話撥號網實現圖像遠程實時監控的方案。

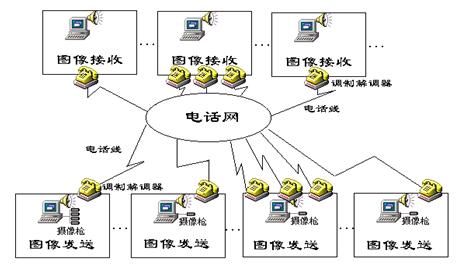

　　如圖所示：

Boxer電話撥號網圖像遠程實時監控系統由如下部分組成： 電話撥號網，圖像發送器，圖像接收器 電話撥號網由調制解調器，電話線，公共電話網通過計算機撥號連接建成。

圖像發送器為一臺裝有圖像輸入卡和BOXER圖像壓縮軟件包的PC 計算機（WIN98，WIN2000或WINNT 操作系統）。它將攝像槍的模擬圖像數字化，實時壓縮成20KB/S-34KB/S的數據流包后實時發送到電話撥號網上。

圖像接收器為一臺裝有BOXER圖像解壓軟件包的PC 計算機，實時接收圖像發送器發送到電話撥號網上的圖像壓縮數據流并對其解壓，實現電話撥號網上圖像實時監控。    電話撥號網為低帶寬網絡（小于33.6KB/S），BOXER圖像采用北美當前最先進的智能圖像壓縮技術，在低帶寬網絡上實時傳輸遠程圖像的能力處世界領先地位, 徹底改變了傳統數碼圖像格式在低帶寬網絡上遠程實時監視的畫面不連貫性。因此，Boxer電話撥號網圖像遠程實時監控系統能獲得理想的遠程圖像。

由于電話撥號網的通訊質量無法保證（線路長，干擾大），經常出現數據包丟失，嚴重地降低了遠程圖像的傳輸質量。BOXER圖像采用DATA STREAM控制技術，在接收器和發送器合理地利用數據緩沖控制電話撥號網上的圖像壓縮數據流，有效地排除了通訊干擾，保證了遠程圖像的傳輸質量。

Boxer電話撥號網圖像遠程實時監控系統采用Server/Client系統結構，用TCP/IP 和 UDP 傳輸圖像壓縮數碼流。任何圖像發送器和圖像接收器只需定義IP地址，即可任意入網。 每個圖像接收器可同時多點（最大24個點）接收。即每臺圖像接收器（安裝多臺調制解調器，建立多個電話撥號網）可同時并行實時監控多個圖像接收器的圖像。 每個圖像發送器可同時多點（最大24個點）發送。即多臺圖像接收器可同時實時監控同一圖像發送器（安裝多臺調制解調器，建立多個電話撥號網）的圖像。

圖像發送器采用多帶寬（20KB/S—34KB/S）混合壓縮，多帶寬壓縮同步網上發送。圖像接收器可自適應撥號網連接帶寬，接收相應帶寬的壓縮圖像。 如電話撥號網帶寬連接成33.6KB/S，圖像接收器接收33.6KB/S帶寬的壓縮圖像，如電話撥號網帶寬連接成20KB/S，則圖像接收器接收20KB/S帶寬的壓縮圖像。

圖像發送器可配用多路圖像輸入卡支持多路圖像輸入（連接多支攝像槍），圖像接收器可遠程選擇其中一路接收。
