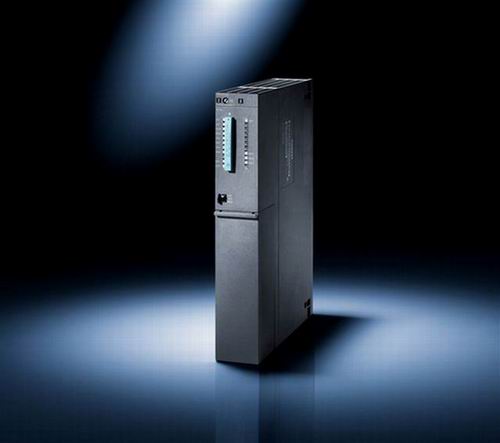

6ES7412-3HJ14-0AB0 CPU 412-3H, 768 kB, 0.075 ms/kAW   6ES7414-4HM14-0AB0 CPU 414-4H, 2.8 MB, 0.045 ms/kAW   6ES7417-4HT14-0AB0 CPU 417-4H, 30 MB, 0.018 ms/kAW

　　即將發布新型 CPU 412-3H 和改進型的 CPU 414-4H 與 417-4H。

　　在性能和數量框架方面，新型 CPU 412-3H 實現了現有低端系列CPU 的最高水平。改進型CPU  414-4H 和 417-4H 的工作存儲器更大，運行性能更優。這些新型產品還將支持固件在運行模式下的更新。

　　這些新式 CPU 計于2007 年十月面市。

　　新型 CPU 412-3H 將是現有低端CPU 的補充。將會提高現有CPU的性能（處理速度）、工作存儲器，并為它們增加一些新功能。
新功能（所有CPU）：
　　系列運行模式下，即，無需過程中斷，就可以升級固件
　　可通過網絡升級固件
　　SFC78 用于執行級負荷記錄
　　SFC109 用于設置CPU 的防護等級 2 （按鍵開關重置）
和CPU 414-4H 與 CPU 417-4H一樣，新型 CPU 412-3H 也可以作為 F/FH 系統而工作。

兼容性
　　新型CPU S7-400H V4.5 采用了新硬件和新式操作系統?，F(xiàn)有硬級無法升級為該新型產品，且新操作系統V4.5僅能運行于新硬件。
　　這種新式 CPU 與目前的 H CPU 具有良好的兼容性。為現有CPU編制的程序，新CPU也可以運行。然而，不可以混合使用新型 CPU和當前的 CPU。

同步模塊和FOC同步電纜
　　同步模塊和FOC同步電纜不會更改。需要注意的是，這種新式CPU 412-3H 僅能控制最遠程為 10 米的同步模塊。

技術參數

	CPU 412-3H	CPU 414-4H	CPU 417-4H
存儲器
程序	512 kB	1.4 MB			15 MB
數據	256 kB	1.4 MB			15 MB
集成裝入存儲器	256 kB	256 kB			256 kB
軟件模塊
DB FB FC	4 096 2 048 2 048			8 192 6 144 6 144
允許的編號范圍
DB FB FC	1 – 4 096 0 – 2 047 0 – 2 047			1 – 8 192 0 – 6 143 0 – 6 143
處理時間
位操作 字操作 定點算術運算 浮點算術運算	min. 75 ns min. 75 ns min. 75 ns min. 225 ns	min. 45 ns min. 45 ns min. 45 ns min. 135 ns			min. 18 ns min. 18 ns min. 18 ns min. 54 ns
通信
S7 連接的數量	16	32		64
S7 信號發送功能
操作次數，帶AlarmS/AlarmD 信號處理功能	8			16
接口
第1個接口 第2個接口 第3個接口 第4個接口	X1 IF1 IF2	X1 X2 IF1 IF2			X1 X2 IF1 IF2
	X1: MPI/DP 接口 X2: DP 接口 IF1: 同步模塊 IF2: 同步模塊
訂貨號	6ES7 412-3HJ14-0AB0	6ES7 414-4HM14-0AB0			6ES7 417-4HT14-0AB0
尺寸大小WxHxD (mm)	25 x 260 x 219	25 x 260 x 219			25 x 260 x 219

曾用名稱	以前的訂貨號	新名稱	新訂貨號
-	-	CPU 412-3H; 768 KB	6ES7 412-3HJ14-0AB0
CPU 414-4H; 1.4 MB	6ES7 414-4HJ04-0AB0	CPU 414-4H; 2.8 MB	6ES7 414-4HM14-0AB0
CPU 417-4H; 20 MB	6ES7 417-4HL04-0AB0	CPU 417-4H; 30 MB	6ES7 417-4HT14-0AB0
近距離同步模塊	6ES7 960-1AA04-0XA0	無改變	無改變
遠程同步模塊	6ES7 960-1AB04-0XA0	無改變	無改變
同步電纜，1米	6ES7 960-1AA04-5AA0	無改變	無改變
同步電纜，2米	6ES7 960-1AA04-5BA0	無改變	無改變
同步電纜，10米	6ES7 960-1AA04-5KA0	無改變	無改變
采用其它長度和設計的同步電纜	See 19913764

套件訂購信息
　　新型CPU CPU 412-3H 也可以按套件供貨（未裝配）。套件將包括 2 個CPU、H型中央控制器、2個電源、2個1M 存儲卡、4個同步模塊、2個同步電纜，以及4個備用電池。

名稱	訂貨號
412H 系統套件， 1MB, 10A, 230V AC	6ES7 400-0HR00-4AB0
412H 系統套件， 1MB, 10A, 24V DC	6ES7 400-0HR50-4AB0
