FameView在奧運會開閉幕式及殘奧會開閉幕式中應用
http://www.kblhh.cn 2008-10-24 17:36 來源：北京杰控科技有限公司
2008年,由中國北京承辦的第29屆奧運會及第13屆殘奧會開閉幕儀式,萬眾矚目,在國家體育場鳥巢盛大舉行,精彩表演、獨特創意、恢弘畫面,帶來強烈震撼和美的享受.
----開閉幕式舞臺效果和裝置的自動控制系統由總參總裝備部調試實現,控制系統分為四部分,即上空吊掛系統(威亞)、上空跳躍系統、上空碗邊小車系統、地面設備系統,采用多套西門子公司S7-400H冗余系統,龐大的控制和場景數據,經由多套杰控公司FameView軟件進行處理和傳送,精確出色完成控制任務;
----每套控制系統啟動后,多達8K字節的控制和場景數據,以秒為單位源源不斷的從數據服務器經過FameView組態軟件,通過以太網傳送到S7-400H中進行控制,實現舞臺效果;
----FameView組態軟件提供了穩定高效的API編程函數,舞臺主程序通過調用API函數,便捷快速的把預先編制的控制和場景數據,批量送入組態軟件的設備數據表中,而不是通過變量逐個傳送,使得高速通訊成為可能;
----FameView組態軟件使用計算機自帶普通網卡,不安裝SIMATIC NET,通過內置S7TCP驅動與S7-400H進行高速通訊,S7TCP驅動支持批量數據傳送和多通道并行通訊功能,使得8K字節的數據量,每秒種能通訊7次之多,足夠滿足控制要求;
上空吊掛系統(威亞)

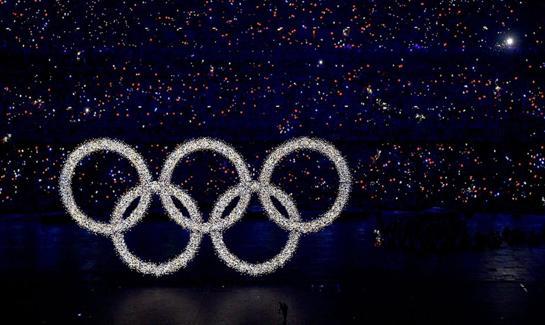

奧運會開幕式上空共安裝了31套威亞裝置,每套包括1臺移動小車、1個帶滑輪吊具和3臺卷揚機,鳥巢上空的承載鋼索系統是小車滑動的軌道,這些鋼索東西南北交錯;當操作員在上空控制臺發出各種指令時,自動控制卷揚機收、放鋼絲繩,拉動小車在鋼索上來回移動和滑輪吊具上下運動;開幕式演出中,吊威亞的有仙女、宇航員、放風箏小姑娘、夢幻五環、巨型紙等;
上空跳躍系統和上空碗邊小車系統
在鳥巢碗邊下部設有100臺碗邊跳躍裝置,每臺承載80公斤,升降速度每秒3米;100臺碗邊跳躍裝置可同時使用;在鳥巢碗邊上部設有9臺碗邊行走升降小車,每臺承載80公斤,升降、行走速度每秒3米,9臺碗邊行走升降小車可同時使用;
在鳥巢碗邊下部設有100臺碗邊跳躍裝置,每臺承載80公斤,升降速度每秒3米;100臺碗邊跳躍裝置可同時使用;在鳥巢碗邊上部設有9臺碗邊行走升降小車,每臺承載80公斤,升降、行走速度每秒3米,9臺碗邊行走升降小車可同時使用;
地面設備系統

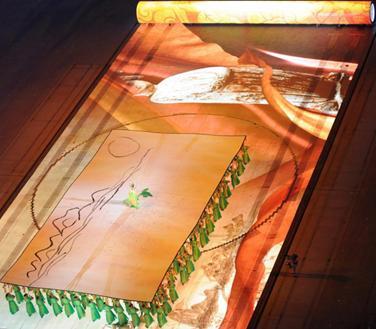

地面控制系統比較復雜,開幕式中的卷軸畫卷,慢慢展開,劃開中國悠悠五千年的文明,所有故事都從那幅卷軸開啟,從上古到四大發明,到文字,到時代變遷,到絲綢之路,環環相扣,一步探著一步,一步步走出中國五千年的文明……

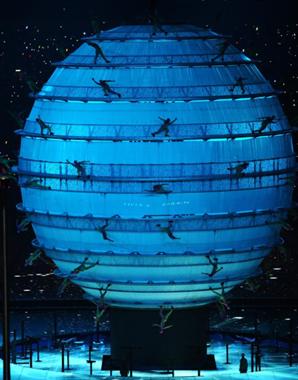

鳥巢中心舞臺,是一個直徑20米的升降臺,“地球”就藏在舞臺下面巨大“地坑”中,“地坑”頂端蓋板可以平移;隨著劉歡和莎拉.布萊曼的歌聲響起,這個有六層樓高,直徑約18米的“地球”緩緩從中升起;“地球”上不但有七大洲、四大洋,連顏色都和地球儀上的一樣,甚至“地球”上站著很多人,這些人在不停奔跑,還做著前空翻、后空翻這樣的高難度動作;
