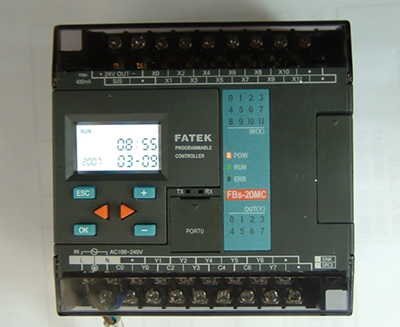

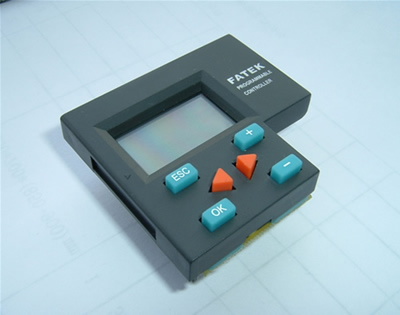

永宏公司近期發布一款簡易顯示界面：FBs-BDAP。其主要功能是做組件的監視（顯示和修改）、時間的顯示和設定等。本產品類似于通訊擴充板，使用時，可安裝到永宏FBs各機種的主機擴展口上去。在現場能更方便、更快捷的對PLC當前狀態進行監視和做相關的數據修改等操作。

點擊瀏覽該文件
其主要特點：
1. 強制設定PLC的 RUN、STOP狀態
2. 顯示及修改PLC 內部萬年歷(RTC)
可以顯示PLC內部的萬年歷時間（續PLC內建萬年歷的主機：MC、MN）；
可進行時間的設定；即修改當前PLC萬年歷的時間；
3. 作為PLC 內部組件(接點及緩存器)的顯示與設定用
可以顯示接點組件：X、Y、M、S的ON/OFF以及抑能/致能的狀態；
可以對接點：X、Y、M和S接點進行強制SET（置位）和RESET(復位)，以及抑能（ENABLE）/致能（DISABLE）的狀態的設定；
可以顯示寄存器值：T、C、D、R、F等寄存器的當前值，提供16進制、正數和負數的3種顯示方式；
同時也可以對寄存器的當前值進行修改。支持16bit和23bit設定。

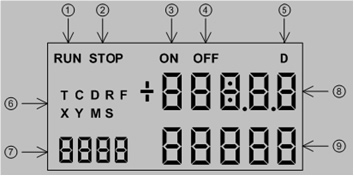

顯示說明：


① PLC “RUN”顯示字樣。
② PLC “STOP”顯示字樣。
③ “ON”， Timer 或Counter 組件計時或計數到時，顯示”ON”字樣。
④ “OFF”顯示，Timer 或Counter 組件計時或計數未到達時，顯示”OFF”字樣。
⑤ “D”顯示， 當寄存器顯示模式為32 位時， 即顯示”D”字樣。
⑥ 組件代碼顯示， 可顯示9 種組件代碼(T、C、D、R、F、X、Y、M 及S)。
⑦ 組件號碼顯示， 被選取組件的號碼顯示。從0～9999。
⑧ 數值顯示， 當顯示模式為16 位時， 上面5 個位數為數值的顯示。
⑨ 數值顯示，當顯示模式為32 位時，上面5 個位數和下面5 個位數都做為數值顯示的用。
說明：詳細的產品說明和操作說明，請到永宏公司網站:http://www.fatek.com自行下載。




注：版權所屬，永宏電機公司對上述有解釋、說明權。2007.03.06
