根據IDC研究報告顯示，全球計算機暨服務器所需CPU為2.3億顆，微處理器 ( 包含RISC CPU及x86 SoC ) 需求為計算機暨服務器所需CPU的5倍，共計14億顆。有鑒于此，瞻營全電子（DMP）逆向操作，有別于主打英特爾雙核心處理器業者，在2007年初推出All-in-One Embedded Total Solution高度集成SoC處理器Vortex86SX。

   DMP產品經理陳坤智表示，中低階x86處理器應用，是一個用的到卻看不到的龐大市場。DMP約7年前推出1顆x86兼容的SoC M6117D，直到現在仍是x86最低階SoC主流。根據多年工業計算機（IPC）及嵌入式計算機產業經驗，陳坤智透露這一直被忽視的藍海市場。他說，從健保IC卡片閱讀機、停車管理系統、電子式水電表、超市查價機、心電圖設備、CNC控制、PLC、網通設備、終端機、交通號志控制系統等，都跟生活息息相關，天天都接觸的到，但大多數人卻不知這就是中低階x86處理器應用。

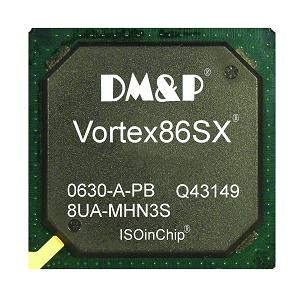

   該Vortex86SX以中低階嵌入式及工業應用為主要目標，采用x86兼容運算核心，及單片581顆錫球BGA包裝，其0.13 micron制程能讓此款SoC體積止于27×27mm。另外，運算速度可達300MHz標準，最高可支持至400MHz。在基本架構則以32位×86為主體設計，并內建4個USB 2.0、5個RS232 port、1個Parallel port、24-bit GPIO、1個10／100 LAN、RTC、BIOS chip等。同時還支持SPI、PWM、PCI、ISA、SDRAM及DDR2等外部規格。

   整個SoC只需求1 watt功耗，開機POST不到3秒，工作溫度可支持寬溫-40℃至80℃嚴苛需求。該新處理器還內建容錯（Redundancy）功能、MTBF計數線路、JTAG偵錯線路、ISOinChip，與符合歐盟綠色規定的RoHS。此容錯功能首次被應用在中低階SoC，過去IPC產業應用最怕處理器當機，但此新品卻能利用兩塊嵌有相同SoC單板計算機，以堆棧方式經由ISA Bus，及快速RS-232做雙重信道，確保數據安全送到指定記憶位做比對。

  統時，Slave則會處于待機狀態，并且抑制本身所有IO接口。還有，以往系統開發者都使用昂貴的外部ICE儀器，來檢查系統執行上的錯誤。此內建JTAG功能和ICE相仿，可直接控制SoC協助開發者除錯，讓工程師擁有廉價而有力檢測開發工具。

   MTBF讓SoC使用壽命得以掌握,使用時數達到臨界點時，SoC會發出提醒訊號，提醒適時更換單板計算機。此外，透過ISOinChip原廠寫入內建序號設計，還能讓此SoC擁有一組追蹤號碼，可記錄所有主要零件序號并追蹤來源、出廠日期，以供日后追蹤維護所需。

   陳坤智最后指出，18年的經驗才能真正滿足嵌入式業界需求的CPU。嵌入式產業由于需求不同，跟一般商用規格CPU設計理念也絕不相同。也因?yàn)檫@樣，DMP累積經驗所設計出來的CPU，一定更能符合該業界需求。Vortex86SX將于2007年2月正式宣布量產，將提供IPC及嵌入式計算機產業另一種選擇。
