10月2日，我國第一基特高壓真型塔ZM2直線塔在國網北京電力建設研究院桿塔試驗站順利通過14個工況的強度試驗，試驗結果將為特高壓桿塔的設計提供可靠參數。
   作為國家電網公司科技部下達的特高壓關鍵技術研究項目《1000千伏級交流線路桿塔方案及荷載研究》內容，ZM2直線塔試驗驗證了在各種荷載組合工況下，各桿件的受力特性、桿件與桿件之間的傳力關系以及節點構造的合理性，摸清了該塔型的各種受力狀態及變形影響，檢驗了主要桿件受力的理論計算值與試驗實測值之間的符合性，以確保該塔型的剛度、強度、穩定性滿足工程要求，達到安全可靠的運行目的。

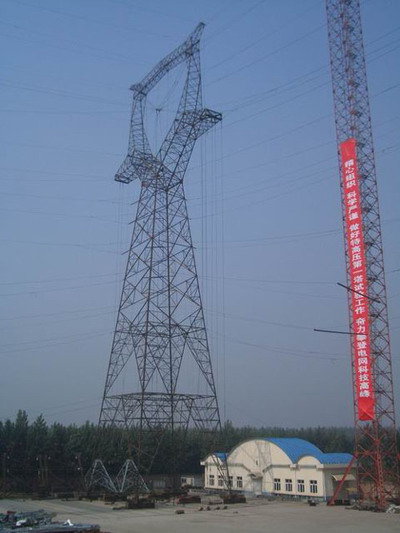

   ZM2直線塔外形采用貓頭型，呼高59米，全高79.3米，塔重59噸。塔身主材及下曲臂部分主材采用Q420高強鋼11.8噸，占全塔比重20%，并配套采用了8.8級高強度螺栓。
   ZM2直線塔自2006年9月21日開始組裝，9月26日組裝完成。從9月28日下午開始，共進行14個荷載工況測試，包括事故斷線工況、安裝工況和正常運行工況。
   10月2日下午，最后一個工況60度大風超載試驗開始，檢驗鐵塔在強風條件下的極限承載力。試驗荷載從0加至設計荷載的100%，然后按設計荷載的5%遞增。在試驗荷載從120%向125%施加的過程中，鐵塔從瓶口位置開始出現破壞現象，隨后倒地，與設計計算結果符合較好。
   ZM2直線塔的試驗成功，標志著我國特高壓桿塔在結構設計、加工等環節均有了可靠保障，也證明了Q420高強鋼在特高壓桿塔中應用的可靠性。試驗數據將得到進一步分析總結，并盡快應用于特高壓工程建設。
