隨著電動汽車與電網雙向交互（V2G）技術的快速發展，充電樁與車輛間的高效通信成為實現智能能源管理的關鍵。SECC作為充電樁的通信控制核心，其與電力線載波通信芯片的適配尤為重要。本文將分享基于米爾核心板，調試聯芯通MSE102x GreenPHY芯片的實戰經驗，為V2G通信開發提供參考。

MSE102x芯片介紹

聯芯通MSE102x系列芯片是一款專注于電動汽車充電通信和智能能源管理的GreenPHY電力線載波通信芯片，MSE102x支持RMII和SPI兩種主機接口，可根據具體應用場景靈活選擇。本文主要介紹如何基于RMII和SPI兩種不同的接口方式來驅動MSE102x。

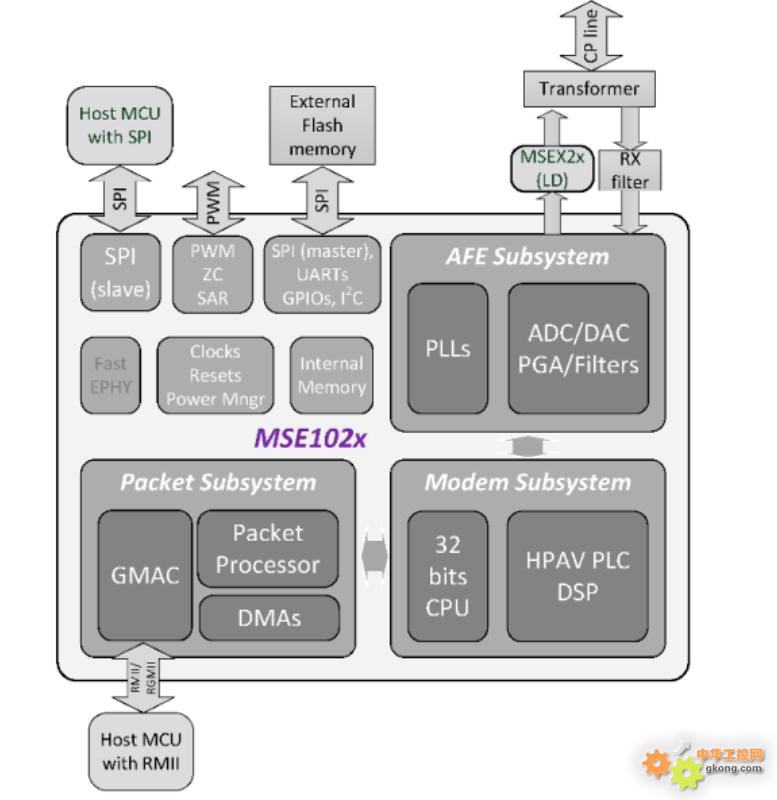

MSE102x系統框圖

方案一：RMII接口調試

硬件連接：

MSE102x通過RMII接口與米爾核心板MYC-YF13X的ETH1控制器連接，實現MAC層直接通信。

軟件配置關鍵步驟：

1、設備樹的修改

PC:~/myir-st-linux$ vi arch/arm/boot/dts/myb-stm32mp135x-base.dtsi

ð1 {

       status = "okay";

       pinctrl-0 = <ð1_rmii_pins_a>;

       pinctrl-1 = <ð1_rmii_sleep_pins_a>;

       pinctrl-names = "default", "sleep";

       phy-mode = "rmii";

       max-speed = <100>;

       nvmem-cells = <ðernet_mac1_address>;

       nvmem-cell-names = "mac-address";

       st,ext-phyclk;

       mdio1 {

               #address-cells = <1>;

               #size-cells = <0>;

              compatible = "snps,dwmac-mdio";

       };

       fixed-link {

           speed = <100>;

           full-duplex;

      };

};

2、引腳復用配置

PC:~/myir-st-linux$ vi arch/arm/boot/dts/myb-stm32mp13-pinctrl.dtsi

eth1_rmii_pins_a: eth1-rmii-1 {

               pins1 {

                       pinmux = <STM32_PINMUX('G', 13, AF11)>, /* ETH_RMII_TXD0 */

                                <STM32_PINMUX('G', 14, AF11)>, /* ETH_RMII_TXD1 */

                                <STM32_PINMUX('A', 11, AF11)>, /* ETH_RMII_ETHCK */

                                <STM32_PINMUX('B', 11, AF11)>, /* ETH_RMII_TX_EN */

                                <STM32_PINMUX('A', 2, AF11)>, /* ETH_MDIO */

                                <STM32_PINMUX('G', 2, AF11)>; /* ETH_MDC */

                       bias-disable;

                       drive-push-pull;

                       slew-rate = <1>;

               };

               pins2 {

                       pinmux = <STM32_PINMUX('C', 4, AF11)>, /* ETH_RMII_RXD0 */

                                <STM32_PINMUX('C', 5, AF11)>, /* ETH_RMII_RXD1 */

                                <STM32_PINMUX('A', 7, AF11)>; /* ETH_RMII_CRS_DV */

                       bias-disable;

               };

       };

       eth1_rmii_sleep_pins_a: eth1-rmii-sleep-1 {

               pins1 {

                       pinmux = <STM32_PINMUX('G', 13, AF11)>, /* ETH_RMII_TXD0 */

                                <STM32_PINMUX('G', 14, AF11)>, /* ETH_RMII_TXD1 */

                                <STM32_PINMUX('B', 11, AF11)>, /* ETH_RMII_TX_EN */

                                <STM32_PINMUX('A', 11, AF11)>, /* ETH_RMII_ETHCK */

                                 <STM32_PINMUX('A', 2, AF11)>, /* ETH_MDIO */

                                <STM32_PINMUX('G', 2, AF11)>, /* ETH_MDC */

                                <STM32_PINMUX('C', 4, AF11)>, /* ETH_RMII_RXD0 */

                                <STM32_PINMUX('C', 5, AF11)>, /* ETH_RMII_RXD1 */

                                <STM32_PINMUX('A', 7, AF11)>; /* ETH_RMII_CRS_DV */

               };

       };

測試結果：

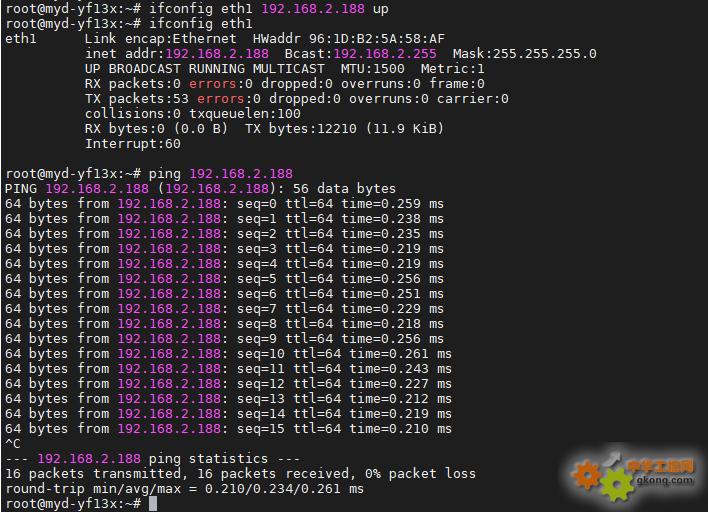

系統成功識別eth1網絡設備，可通過標準網絡工具進行通信測試，為V2G通信提供穩定的網絡基礎。

RMII接口測試效果

方案二：SPI接口調試

硬件連接：

MSE102x作為SPI從設備連接到米爾核心板MYC-YF13X的SPI1接口，適用于需要靈活布板的場景。

軟件配置關鍵步驟：

1、SPI設備樹配置

PC:~/myir-st-linux$ vi arch/arm/boot/dts/myb-stm32mp135x-base.dtsi

............

&spi1 {

       pinctrl-names = "default", "sleep";

       pinctrl-0 = <&spi1_pins_a>;

       pinctrl-1 = <&spi1_sleep_pins_a>;

       cs-gpios = <&gpioa 4 0>;

       status = "okay";

       mse102x@0 {

           compatible = "vertexcom,mse1021";

           reg = <0>;

           interrupt-parent = <&gpioi>;

           interrupts = <1 IRQ_TYPE_EDGE_RISING>;

           spi-cpha;

           spi-cpol;

           spi-max-frequency = <7142857>;

       };

};

2、SPI引腳的配置

PC:~/myir-st-linux$ vi arch/arm/boot/dts/myb-stm32mp13-pinctrl.dtsi

............

spi1_pins_a: spi1-0 {

               pins1 {

                       pinmux = <STM32_PINMUX('C', 3, AF6)>, /* SPI1_SCK */

                                <STM32_PINMUX('A', 3, AF5)>; /* SPI1_MOSI */

                       bias-disable;

                       drive-push-pull;

                       slew-rate = <1>;

               };

               pins2 {

                       pinmux = <STM32_PINMUX('A', 6, AF5)>; /* SPI1_MISO */

                       bias-disable;

               };

       };

       spi1_sleep_pins_a: spi1-sleep-0 {

               pins {

                       pinmux = <STM32_PINMUX('C', 3, ANALOG)>, /* SPI1_SCK */

                                <STM32_PINMUX('A', 6, ANALOG)>, /* SPI1_MISO */

                                <STM32_PINMUX('A', 3, ANALOG)>; /* SPI1_MOSI */

               };

       };

測試結果：

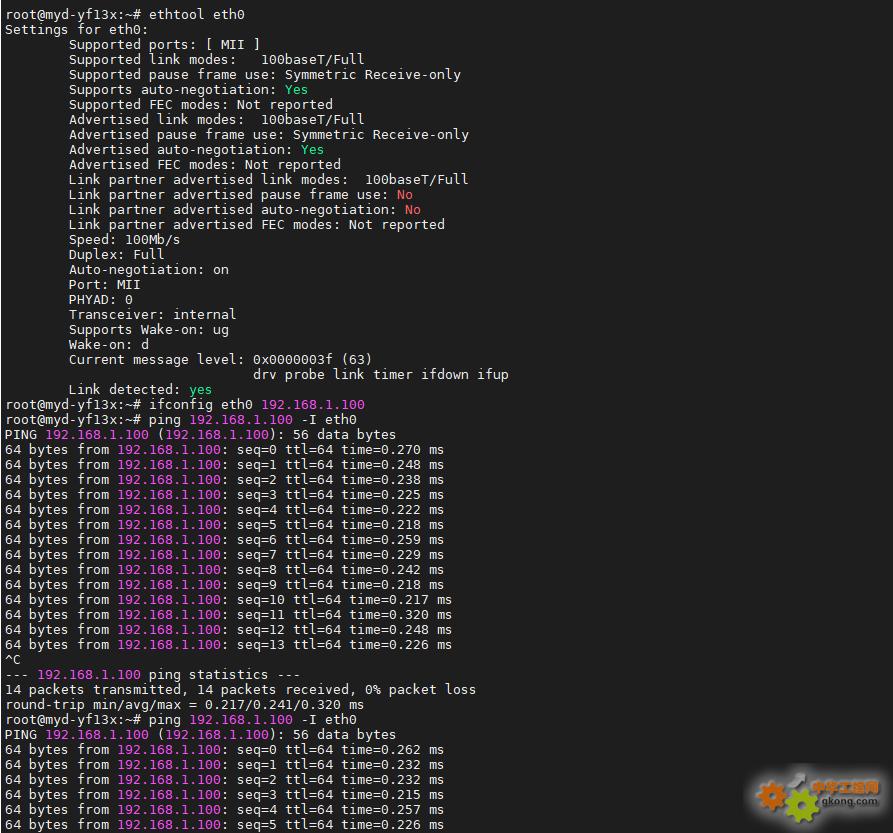

系統啟動時正確識別MSE102x設備，生成對應的網絡接口，可通過PLC鏈路建立V2G通信連接。

SPI接口測試效果

結語

通過MYC-YF13X核心板與MSE102x的成功適配，我們建立了一套完整的SECC GreenPHY通信解決方案。該方案不僅為V2G應用提供了技術支撐，也展示了米爾核心板在能源互聯網領域的靈活性和可靠性。
