物理層
　　基金會現場總線提供兩類物理層，用戶可根據應用需要選擇H1或HSE。H1的傳輸速率達31.25 kbit/s，它針對過程控制和混合應用場合進行優化設計。H1支持總線電源的本質安全應用場合，可采用實體式和現場總線本質安全概念（FISCO）模型。H1雙絞線的傳輸距離可達1900米，采用光纖電纜時，傳輸距離為1600米。
　　HSE（高速以太網）的傳輸速率可達100 Mbit/s，應用對象為高性能、完全冗余的控制主干網，如H1子系統和高密度數據源（如PLC和分析儀等）的集成。在以太網交換機和設備之間，HSE標準雙絞線以太網電纜的最大傳輸距離為100米，全雙工光纖電纜的最大傳輸距離為2000米。

　　通信棧
　　“通信棧”（第2層到第7層）將信息由A點傳送到B點，這與飛機將乘客由一個國家運送到另一個國家很相似。H1物理層和棧都是IEC 61508國際標準的一部分。物理層和低層面棧中，HSE采用IEEE 802.3和互聯網工程任務組（IETF）標準。現場設備訪問代理（FDA）應用層的標準請參見IEC 61508。

　　用戶層－分布式控制
　　要實現真正意義上的互操作性，基金會現場總線采用“用戶層”定義現場設備中控制功能的框架。設備描述（DD）對參數信息的內容進行描述，無論是哪一家供應商的產品，主機都可以理解并顯示過程數據。設備描述由IEC 61804-2國際標準定義。
　　用戶層允許控制功能分散到現場設備中（參見圖3）。這樣可以省去大多數的I/O轉換子系統，控制器的硬件和接線成本顯著降低，整個系統的電源指標降低，控制柜空間縮小。由于消除了單一集中的故障點，從而降低了整個系統發生故障的風險；如果某一設備發生故障，強大的診斷功能可迅速找出故障點，從而縮短維修時間并提高系統的正常運行時間和工廠安全性能。

要實現分布式控制，諸如流量變送器中的模擬量輸入（AI）或閥門中的模擬量輸出（AO）應采用功能塊實現。比例、積分和微分（PID）控制功能也可以嵌入到功能塊中，并在現場設備中運行。如圖3所示，PID和AO塊在閥門中實現。對基本控制塊而言，輸入和輸出的數量和類型由基金會現場總線技術規范預定義。更復雜的功能，如批量控制、同步驅動控制、I/O網關和PLC時序，可采用特定的靈活功能塊（FFB）。FFB的輸入和輸出，以及FFB控制算法則由最終用戶組態。

　　設備測試和注冊
　　現場總線采用嚴格的測試以確認設備是否符合相應的技術規范，所有控制設備、設備描述文件、功能塊、通信棧和物理層都需加以確認，通過測試的設備將加上產品注冊的“校驗標記”。
　　最終用戶應選用通過現場總線測試程序的設備。通過設備注冊和主機HIST測試的設備清單列在現場總線網站上www.fieldbus.org。

　　基金會現場總線的應用

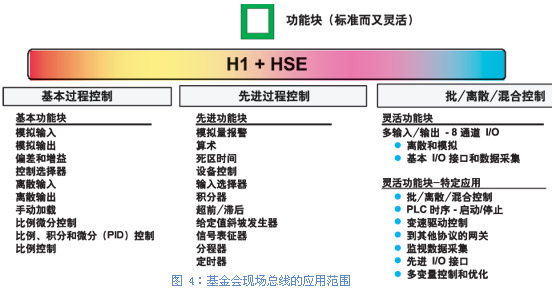

　　圖4給出基金會現場總線的應用范圍。針對基本和先進過程控制應用場合，基金會現場總線列出21種標準功能塊，更多的功能塊仍在研發中。前面提到的靈活功能塊（FFB）是一種針對特定應用場合而設計的功能塊，以實現各類控制策略，如監視數據采集、批量控制、PLC時序、鍋爐管理、同步驅動和先進I/O接口。FFB采用諸如IEC 61131-3標準的編程工具創建。FFB還可以將其他網絡的信息（如傳感器總線）傳送到基金會現場總線的開放結構中。

集成化和互操作性

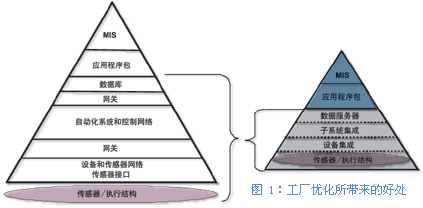

　　互操作性對于工廠優化至關重要，因為它保證用戶能夠從多家供應商那里獲得所需的各類設備。現場總線采用開放、集成化的現場總線結構體系，從而確保工廠結構中，設備層、子系統層和數據服務器層實現集成和互操作。

　　現場設備集成

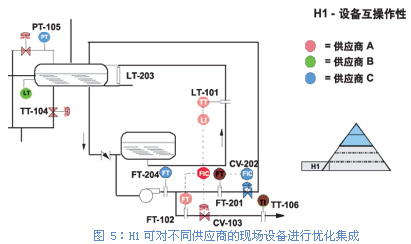

　　如圖5所示，H1可對不同供應商的現場設備進行優化集成。由于采用功能塊、設備描述和通用通信棧技術，無需客戶進行軟件編程，注冊設備可在H1現場總線上實現“即插即用”。

　　子系統集成

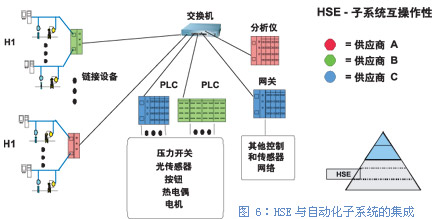

　　HSE與自動化子系統的集成如圖6所示。與現場設備集成后，子系統集成時無需客戶進行軟件編程。HSE是一種高性能主干網，它采用低成本的工業標準以太網設備。鏈接設備將H1子系統集成到HSE主干網中。


采用各類廣域網設備和服務，或光纖電纜，遠程工廠也可以集成到企業主干網中。標準的防火墻技術可用于實現工廠網絡的安全。

　　總結
