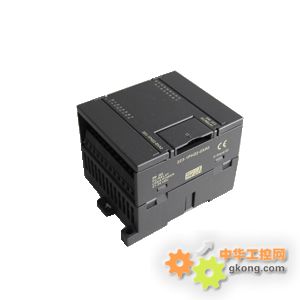

■產品描述：UN 223-1PH22-0XA0 ★擴展模塊具有與CPU相同的設計特點,通過總路線互相連接 ★高密度輸入模塊可供選擇,增強擴展能力,節省成本 ★模塊品種多,用戶可以根據實際需要選擇16和32點的輸入/輸出模塊進行靈活組態

技術規范 電氣參數 從+5VDC消耗電流 80Ma 功耗 3W 數字量輸入點數 8 輸入電壓范圍 21~28VDC 邏輯“0”電壓范圍 0~5VDC 邏輯“1”電壓范圍 15~30VDC 輸入延時(最大) 4.5ms 信號輸入類型 PNP/NPN 光電隔離(從現場到邏輯) 500VAC, 1分鐘 電纜長度(屏蔽) 500m 數字量輸出點數 8 輸出類型 繼電器 隔離 繼電器 電壓范圍 20.4~28.8VDC 額定電流 0.75A 燈負載 200W 觸電機械壽命 10,000,000 觸電機械壽命(額定負載電壓) 100,000 電纜長度(屏蔽) 500m 電纜長度(非屏蔽) 150m 訂貨號 UN 223-1PH22-0XA0 尺寸和重量 尺寸（長 X 寬 X 高） 71.2×80×62 凈重 165g 接線圖
