1、進料段：進料段兩端分別與機筒和減速箱連接，原料由此部分送入擠出機。包括料斗，螺桿，機筒，擠出機主電動機等部分，交流電機通過減速箱與主機螺桿連接。

    2、塑化加熱段：此部分裝置了大功率加熱圈，將將DPE樹脂顆粒融化，并通過螺桿將融化后的樹脂向前推進。

    3、成型加熱段：此部分裝置了加熱機構及冷卻裝置，將塑化的原料逐漸降溫，直至通過螺桿將原料擠出，此外還包括丁烷泵和抗縮劑泵（甘油脂部分），抗縮劑泵以10～15Mpa（100～150mm/cm2）的壓力將抗縮劑加熱后送進機筒。丁烷泵和抗縮劑泵的進料部位設有單向閥，使原料不致反向倒流，以確保生產安全。

    4、模頭部分：融化了的原料從此部分?jǐn)D出。原料一經過模唇就開始發泡。EPE珍珠棉片材的厚度取決于模唇和牽引速度。

    5、定型鼓：EPE珍珠棉片材的寬度由此部分決定，通過風機在在此部分提供冷卻空氣。6、牽引輥：由定型鼓延展開的片材進入此部分牽引，此時牽引速度應保持均衡，以保證片材質量。牽引輥裝有變頻調速的電動機，以便調整牽引速度。

    7、轉位式收料輥：此部分裝有可定片材長度的計米器，當?shù)谝惠伿站黹L度達到設定要求時，可轉180°第二輥開始收卷片材。

    EPE發泡機工作流程如下：在機械準備就緒后，第一步是升溫，脈寬調節加熱環到最大功率功率輸出，使料筒升溫到設定溫度，同時，給甘油脂鍋加熱到設定溫度；第二步，開喂料電機，設定在低轉速，同時按配方加注丁烷和甘油；第三步，降溫，打開第二段料筒冷卻水電動調節閥，使第二段料筒冷卻到設定溫度；第四步，調節模頭開度及甘油脂量；第五步，生產，開主動牽引裝置和收料機構，開始發泡生產；第六步，停加熱系統、主電機、丁烷泵和甘油脂泵；第七步，停牽引系統和收料系統。

    泰州某海棉廠創建于1995年，長期致力于研究和生產海綿系列產品，主要產品類型及特征有聚酯型海綿、聚醚型海綿、閉孔型海綿、開孔型海綿、包裝防震類海綿、超軟加硬類海綿、高密度類海綿、消音隔熱類海綿、復合貼膠類海綿、導電防靜電類海綿、顏色彩色類海綿、形狀深加工類海綿、橡塑發泡類海綿以及大量生產機械化連續流水線發泡海綿材料、高質量的海綿產品及其制品，提供優質的平泡、圓泡、網泡、高彈力，高承載等精品海綿及其橡塑泡沫產品。

    此次改造的發泡機現場電機是37KW的電機，用工頻直接啟動，啟動電流很大，經常會造成工廠總開關跳閘，影響其它設備的正常使用。由于啟動的比較頻繁對電機的沖擊很大，經常會燒電機，損失比較大。采用變頻啟動以上的問題都可以解決了，還降低了電機的維護成本。現場工藝要求電機啟動的時候在4秒鐘，啟動比較頻繁，在變頻器選型時要大一當功率。

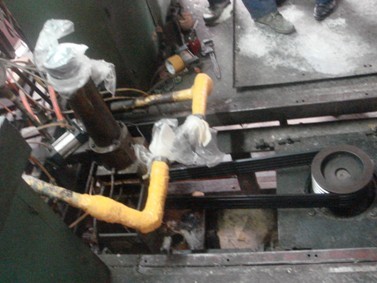

現場發泡機

     根據現場的工藝要求啟動速度要快，啟動的比較頻繁，變頻器選的是7800045G3的。用面板調速，用面板啟動停止。面板顯示轉速，在啟動的時候觀察轉速達到要求時，再加料。

現場圖片及7800 045G3變頻器

參數設置如下：

F04-8：  面板電位器調速。

F05-0：  面板正轉啟動。

F07-3：該參數用于改善變頻器低頻特性，在低頻段運行時對變頻器輸出電壓進行提升補償。

F08-3： V/F提升方式適用于各種負載。

F09—4：變頻的啟動時間。

F10—10：變頻的停機時間。

注意事項：配電室沒有空氣流通口，建議客戶加裝換氣扇，使其空氣能夠循環流通。保持散熱通道及風扇良好。
