1.產品介紹

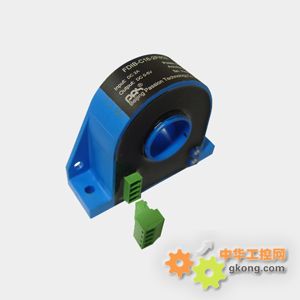

FDIB-C16直流漏電流變送器是一種利用磁通門原理（Flux gate）將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。
★用于測量直流小電流（如直流漏電流），用于電力及太陽能行業 ★原副邊高度絕緣 ★高線性度 ★ 盤式安裝 ★大孔徑
2.選型信息
額定測量：DC 10mA-5A
額定輸出：DC 0±5V
供電電源：DC ±15V
3.電參數
|
Ipn |
額定測量電流值(Adc) |
10mA-5Adc |
|
IP |
對應測量電流范圍(Adc) |
120% * Ipn |
|
Ioc |
過載能力 |
20Arms |
|
Vsn |
額定輸出電壓(Vdc) |
DC0-5V |
|
X |
精度（Ta =+25℃） |
1% |
|
EL |
線性度誤差 |
0.5% |
|
Vc |
電源電壓 |
Pn ±5% |
|
Voff |
失調電壓（Ta =+25℃） |
50mV |
|
Tr |
響應時間 |
≤ 300mS |
|
f |
頻率范圍 |
DC |
|
Ic |
耗電 |
20mA |
|
RL |
負載電阻 |
大于5000Ω |
|
Vd |
工頻耐壓(50HZ,1min) |
5KV |
|
Ri |
絕緣電阻 |
大于20MΩ@DC500V |
4.常規參數
|
Ta |
工作溫度 |
-25 - +70 ℃ |
|
Ts |
貯存溫度 |
-45 - +85 ℃ |
|
W |
重量 |
約200g |
|
St |
執行標準 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作濕度 |
20-90% 無凝露 |
|
|
外殼材料 |
符合UL94-V0 |
5. 結構圖見說明書
6．接線圖見說明書
7.輸出曲線見說明書
|
