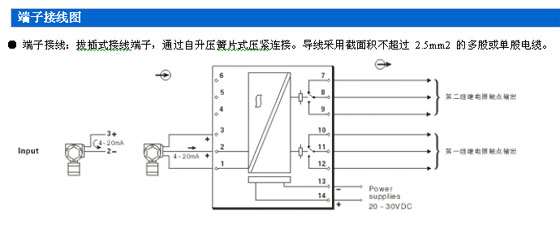

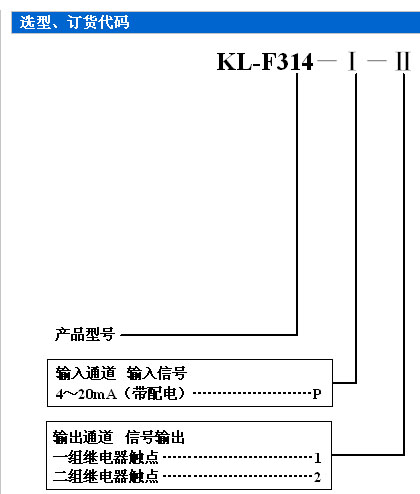

報警設定器（對有源電流或電壓信號進行報警設定，含隔離安全柵功能） KL-F314現場電源信號輸入報警設定器，連接來自 現場的二線制或三線制 4~20mA變送器或電流源，通 過轉換繼電器，輸出一組或兩組報警信號。當報警時 （上限或下限）觸點吸合，正常時觸點斷開。 本報警設定器需要獨立供電，供電電源－輸入回路－ 輸出回路之間電磁隔離。 ● 用于 2 線制或 3 線制變送器和有源 4～20mA 信號的報警設定。 ● 帶有兩組繼電器轉換觸點報警輸出。 ● 用戶可選一組或兩組報警輸出。 ● 帶有工作電源指示燈。輸出狀態報警指示燈。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 1. 適用于對二線制或三線制非智能變送器和有源電流   信號進行報警設定。 2. 連接至控制系統（或其它單元組合儀表）：   各款 DCS/ESD/PLC 的DI卡，接收干接點信號。 ● 工作電源    獨立的電源接線端子連接，電源：20～30VDC   （無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源） ● 隔離強度    輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及    接線端子）之間 1500V~2500V AC /1分鐘  50Hz ●  接線端子      拔插式接線端子     端子標號：     輸入接線端 1、2、3、4、5、6     輸出接線端 7、8、9、10、11、12     供電電源接線端 13－、14＋     適合截面積不超過 2.5mm2 的多股或單股電纜。 ●  安裝方式     35mm 標準導軌卡式安裝；建議采用垂直     安裝形式（見垂直安裝圖示）。 ●  環境溫度濕度限制     工作運行溫度 0～＋60℃     運輸儲藏溫度 －20～80℃     相對濕度  5～95％RH ●  外形尺寸     寬（厚）×高×深＝W16×H116×D110（mm）     （見外形尺寸圖） ● 整機重量    約110g～120g ● 性能指標 標準精度： ±0.1%FS 溫度漂移： ±0.015%/℃ 響應時間： ≤1s（0 → 90%） 穩定時間： ≤3s 電源電壓變動影響： ±0.1%（允許電壓范圍） 負載電阻變化影響： ±0.1%/250Ω 通道隔離： 輸入－輸出－電源之間隔離 絕緣電阻： ≥100MΩ/500V DC（AC） 隔離能力： 1500VAC/1 分鐘  50Hz 負載能力： ≤500Ω (電流輸出4～20mA、0～20mA) ≥3KΩ (電壓輸出0～5V、0～10V) 抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準 產品結構 ● 結構     卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。 1. 輸入接線端   綠色標識，連接至現場設備 2. 電源指示燈：   儀表通電或處于正常工作狀態時燈亮 3. 輸出接線端   綠色標識，連接至控制系統或其它單元組合儀表 4. 左側機殼蓋   與儀表右面機殼緊密扣合，用合適工具可撬開 5. 電源接線端    2孔 3mm 供電電源接線 （13-/14+） 6. 透氣散熱孔   密集散熱孔，通風對流設計 7. 產品標簽粘貼部位   PET耐熱材質標簽，標注產品型號代碼   及相關重要參數 8. 右側機殼   為主體機殼構件，與左機殼蓋扣合。 9. 安裝卡口   35mm 標準 DIN 導軌卡式安裝 訂貨須知： 1、參照選型舉例，正確規范書寫訂貨型號代碼。 舉例1： 輸入：變送器 4～20mA （帶配電）    輸出：1組繼電器觸點 訂貨代碼為：KL-F314-P1
