功能特性：

     F3X34 高速工業4G路由器是一種物聯網無線通信4G路由器，利用公用WCDMA/EVDO/LTE/HSPA+網絡為用戶提供無線長距離數據傳輸功能。

     該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供1個RS232（或RS485/RS422）、4個以太網LAN，1個以太網WAN以及1個WIFI接口，可同時連接串口設備、以太網設備和WIFI設備，實現數據透明傳輸和路由功能。

     該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

工業級應用設計

采用高性能工業級無線模塊
采用高性能工業級32位通信處理器
支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
寬電源輸入（DC 5~35V）

穩定可靠
WDT看門狗設計，保證系統穩定
采用完備的防掉線機制，保證數據終端永遠在線
以太網接口內置1.5KV電磁隔離保護
RS232/RS485/RS422接口內置15KV ESD保護
SIM/UIM卡接口內置15KV ESD保護
電源接口內置反相保護和過壓保護
天線接口防雷保護（可選）

標準易用
提供標準RS232（或RS485/RS422）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備
提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備
智能型數據終端，上電即可進入數據傳輸狀態
提供功能強大的中心管理軟件，方便設備管理（可選）
使用方便，靈活，多種工作模式選擇
方便的系統配置和維護接口（包括本地和遠端WEB方式或CLI方式）

功能強大
支持無線公網和有線WAN雙鏈路智能切換備份功能（可選）
支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）
支持對WIFI接口的數據進行鏡像，鏡像數據發送到LAN口（LAN1、LAN2、LAN3、LAN4中的一個端口），并且不影響該端口的正常使用（可選）
WIFI接口同時支持WIFI AP、AP Client和WDS功能（可選）
支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
支持APN/VPDN
支持無線視頻監控和動態圖像傳輸
支持DHCP server及DHCP client，DDNS，防火墻，NAT，DMZ主機等功能

支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的網絡協議

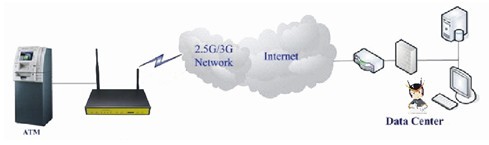

F3X34 3G路由器工作原理

無線參數

類別	型號	產品類別	理論帶寬
無線參數	F3134	GPRS ROUTER	85.6Kbps
	F3234	CDMA ROUTER	153.6Kbps
	F3334	EDGE ROUTER	236.8Kbps
	F3434	WCDMA ROUTER	HSUPA: 5.76Mbps(上行) HSDPA: 7.2Mbps(下行) UMTS: 384Kbps (DL/UL) HSPA+:21Mpbs(下行) 5.76Mbps（上行）
	F3534	TD-SCDMA ROUTER	下行速率2.8Mbps，上行速率2.2Mbps LTE：下行速率100Mbps，上行速率50Mbps
	F3634	EVDO ROUTER	下行速率3.1Mbps，上行速率1.8Mbps

WIFI無線參數

項  目	內   容
標準及頻段	支持IEEE802.11b/g/n標準。
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達300Mbps
安全加密	支持WEP、WPA、WPA2等多種加密方式，可選WPS功能
發射功率	16-17dBm（11g），18-20dBm（11b）
接收靈敏度	<-72dBm@54Mpbs



硬件系統

項  目	內   容
CPU	工業級32位通信處理器
FLASH	8MB（可擴展至64MB）
RAM	64MB



接口類型

項  目	內   容
WAN接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
LAN接口	4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bits/s

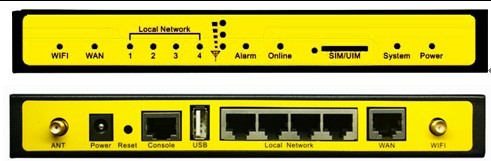

指示燈	具有“Power”、“System”、“Online”、“Alarm”、“Local Network”、“WAN”、“WLAN” “信號強度”等指示燈
天線接口	WCDMA：標準SMA陰頭天線接口，特性阻抗50歐 WIFI：標準SMA陽頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將ROUTER的參數配置恢復為出廠值
USB接口	標準A型USB host接口（預留）



供電

項  目	內   容
標準電源	DC 12V/1.5A
供電范圍	DC 5~35V
通信電流	<450mA (12V)





物理特性

項  目	內   容
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	157x97x25 mm (不包括天線和安裝件)
重量	790g



其它參數

項  目	內   容
工作溫度	-25~+70ºC（-13~+158℉）
擴展工作溫度	-30~+75ºC（-22~+167℉）
儲存溫度	-40~+85ºC（-40~+185℉）
相對濕度	95%(無凝結)
