工業級應用設計

u       采用高性能工業級無線模塊

u       采用高性能工業級32位通信處理器

u       支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）

u       采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用

u       寬電源輸入（DC 5~35V）

穩定可靠

u       WDT看門狗設計，保證系統穩定

u       采用完備的防掉線機制，保證數據終端永遠在線

u       以太網接口內置1.5KV電磁隔離保護

u       RS232/RS485/RS422接口內置15KV ESD保護

u       SIM/UIM卡接口內置15KV ESD保護

u       電源接口內置反相保護和過壓保護

u       天線接口防雷保護（可選）

標準易用

u       提供標準RS232（或RS485/RS422）和以太網接口，可直接連接串口設備和以太網設備

u       智能型數據終端，上電即可進入數據傳輸狀態

u       提供功能強大的中心管理軟件，方便設備管理（可選）

u       使用方便，靈活，多種工作模式選擇

u       方便的系統配置和維護接口（包括本地和遠端WEB方式或CLI方式）

功能強大

u       支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）

u       支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式

u       支持APN/VPDN

u       支持無線視頻監控和動態圖像傳輸

u       支持DHCP server及DHCP client，DDNS，防火墻，NAT，DMZ主機等功能

u       支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的網絡協議

無線參數

標準頻段	理論帶寬	發射功率	接收 靈敏度
F3123 GPRS路由器
支持EGSM900/GSM1800MHz雙頻 可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10 可選class 12	85.6Kbps	GSM850/900：<33dBm   GSM1800/1900：<30dBm	<-107 dBm
F3223 CDMA路由器
支持CDMA2000 800MHz單頻 可選800/ 1900MHz雙頻，450MHz單頻	153.6Kbps	GSM850/900：<33dBm   GSM1800/1900：<30dBm	<-104 dBm
F3323 EDGE路由器
支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE Class 12	236.8Kbps	GSM850/900：<33dBm   GSM1800/1900：<30dBm	<-106 dBm
F3423 WCDMA/HSDPA/HSUPA路由器
支持UMTS/WCDMA/HSDPA/HSUPA  850/1900/2100MHz三頻 可選850/900/1900/2100MHz四頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	HSUPA: 5.76Mbps(上行) HSDPA:7.2Mbps(下行) UMTS:384Kbps(DL/UL)	<24dBm	<-109 dBm
F3523 TD-SCDMA路由器
支持TD-SCDMA /HSDPA/HSUPA 1880-1920/2010-2025MHz雙頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	下行速率2.8Mbps 上行速率2.2Mbps	<24dBm	<-108 dBm
F3623 CDMA20001X  EVDO路由器
支持EVDO Rev A 800MHz單頻 可選800/1900MHz雙頻，450MHz單頻 支持IS-95 A/B 和CDMA2000 1xRTT 無線網絡	下行速率3.1Mbps 上行速率1.8Mbps	<23dBm	<-104 dBm

項  目	內   容
CPU	工業級32位通信處理器
FLASH	4MB（可擴展至16MB）
SDRAM	32MB（可擴展至64MB）

項  目	內   容

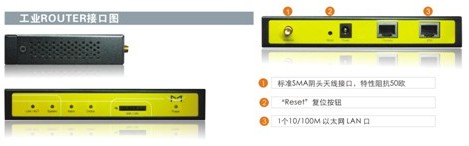

以太網接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bits/s
指示燈	具有“Power”、“Online”、“Alarm”、“System”、“Link/ACT”五個指示燈
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將ROUTER的參數配置恢復為出廠值

項  目	內   容
標準電源	DC 12V/1.5A
供電范圍	DC 5~35V
通信電流	<400mA (12V)

項  目	內   容
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	157x97x25 mm (不包括天線和安裝件)
重量	440g

項  目	內   容
工作溫度	-25~+65ºC（-13~+149℉）
擴展工作溫度	-30~+75ºC（-22~+167℉）
儲存溫度	-40~+85ºC（-40~+185℉）
相對濕度	95%(無凝結)
