    F8X33 ZigBee+GPRS/CDMA/EDGE/WCDMA/EVDO/TD-SCDMA ROUTER是一種物聯網無線通信路由器，利用公用GPRS/CDMA/EDGE/WCDMA/EVDO/TD-SCDMA和ZigBee網絡為用戶提供無線數據傳輸功能。
    該產品采用高性能的工業級32位通信處理器、工業級蜂窩無線模塊和工業級ZigBee模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232（或RS485/RS422）、四個以太網口和ZigBee接口，可同時連接串口設備、以太網設備和ZigBee設備，實現數據透明傳輸功能和路由功能。

無線參數

標準頻段	理論帶寬	發射功率	接收 靈敏度
F8133 GPRS路由器
支持EGSM900/GSM1800MHz雙頻 可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10 可選class 12	85.6Kbps	GSM850/900：<33dBm   GSM1800/1900：<30dBm	<-107 dBm
F8233 CDMA路由器
支持CDMA2000 800MHz單頻 可選800/ 1900MHz雙頻，450MHz單頻	153.6Kbps	GSM850/900：<33dBm   GSM1800/1900：<30dBm	<-104 dBm
F8333 EDGE路由器
支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE Class 12	236.8Kbps	GSM850/900：<33dBm   GSM1800/1900：<30dBm	<-106 dBm
F8433 WCDMA/HSDPA/HSUPA路由器
支持UMTS/WCDMA/HSDPA/HSUPA  850/1900/2100MHz三頻 可選850/900/1900/2100MHz四頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	HSUPA: 5.76Mbps(上行) HSDPA:7.2Mbps(下行) UMTS:384Kbps(DL/UL)	<24dBm	<-109 dBm
F8533 TD-SCDMA路由器
支持TD-SCDMA /HSDPA/HSUPA 1880-1920/2010-2025MHz雙頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	下行速率2.8Mbps 上行速率2.2Mbps	<24dBm	<-108 dBm
F8633 CDMA20001X EVDO路由器
支持EVDO Rev A 800MHz單頻 可選800/1900MHz雙頻，450MHz單頻 支持IS-95 A/B和CDMA2000 1xRTT 無線網絡	下行速率3.1Mbps 上行速率1.8Mbps	<23dBm	<-104 dBm

WIFI無線參數

項  目	內   容
標準及頻段	支持IEEE802.11b/g標準，可選IEEE802.11n
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達300Mbps
安全加密	支持WEP、WPA、WPA2等多種加密方式，可選WPS功能
發射功率	16-17dBm（11g），18-20dBm（11b）
接收靈敏度	<-72dBm@54Mpbs

ZigBee參數

項  目	內   容
ZigBee模塊	工業級ZigBee模塊
標準及頻段	IEEE 802.15.4 ISM 2.4 GHz
室內/市區 通信距離	60m 90m（加強版）
戶外/視距 通信距離	1200m 3200m（加強版）
發射功率	3.1 mw (+5dBm) /Normal mode, 6.3 mw (+8dBm)/Boost mode 63 mw (+18dBm) （加強版）
理論帶寬	250Kbps
靈敏度	-102dBm
網絡拓?fù)?/FONT>	點對點、點對多點、對等和Mesh網絡
通道數	16 Direct Sequence Channels 15 Direct Sequence Channels（加強版）
通道	11 to 26 11 to 25（加強版）

硬件系統

項  目	內   容
CPU	工業級32位通信處理器
FLASH	4MB（可擴展至16MB）
SDRAM	32MB（可擴展至64MB）

接口類型

項  目	內   容
WAN接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
LAN接口	4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bits/s

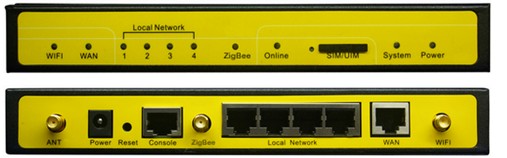

指示燈	具有“Power”、“System”、“Online”、“ZigBee”、“Local Network”、“WAN”、“WLAN”等指示燈
天線接口	蜂窩：標準SMA陰頭天線接口，特性阻抗50歐 WIFI：標準SMA陽頭天線接口，特性阻抗50歐 ZigBee：標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將ROUTER的參數配置恢復為出廠值

供電

項  目	內   容
標準電源	DC 12V/1.5A
供電范圍	DC 5~35V
通信電流	<460mA (12V)

物理特性

項  目	內   容
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	206x135x28 mm (不包括天線和安裝件)
重量	795g

其它參數

項  目	內   容
工作溫度	-25~+65ºC（-13~+149℉）
擴展工作溫度	-30~+75ºC（-22~+167℉）
儲存溫度	-40~+85ºC（-40~+185℉）
相對濕度	95%(無凝結)
