F8X14 ZigBee+GPRS/CDMA/EDGE/WCDMA/EVDO/TD-SCDMA IP MODEM是一種物聯網無線數據終端，利用公用無線網絡和ZigBee網絡為用戶提供無線數據傳輸功能。
該產品采用高性能的工業級16/32位通信處理器、工業級蜂窩無線模塊和工業級ZigBee模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232、RS485（或RS422）和ZigBee接口，可直接連接串口設備和ZigBee設備，實現數據透明傳輸功能。低功耗設計，最低功耗小于1mA；提供5路I/O，可實現數字量輸入輸出、脈沖輸出、模擬量輸入、脈沖計數等功能。
該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
工業級應用設計
•采用高性能工業級無線模塊
•采用高性能工業級16/32位通信處理器
•支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
•采用高性能工業級ZigBee模塊
•采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
•寬電源輸入（DC 5~35V）
穩定可靠
•WDT看門狗設計，保證系統穩定
•采用完備的防掉線機制，保證數據終端永遠在線
•RS232/RS485/RS422接口內置15KV ESD保護
•SIM/UIM卡接口內置15KV ESD保護
•電源接口內置反相保護和過壓保護
•天線接口防雷保護（可選）
標準易用
·采用工業端子接口，特別適合于工業現場應用
·提供標準RS232、RS485（或RS422）和ZigBee接口，可直接連接串口設備和ZigBee設備
·可定制TTL電平串口
·智能型數據終端，上電即可進入數據傳輸狀態
·提供功能強大的中心管理軟件，方便設備管理（可選）
·使用方便，靈活，多種工作模式選擇
·方便的系統配置和維護接口
·支持串口軟件升級和遠程維護
功能強大
·同時支持蜂窩無線長距離和ZigBee無線短距離數據傳輸功能
·支持TCP server功能，可同時支持4個TCP連接（可選）
·支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）
·支持多種上下線觸發模式，包括短信、電話振鈴、串口數據觸發上下線模式
·支持根據域名和IP地址訪問中心
·內嵌標準的TCP/IP協議棧，支持透明數據傳輸
·支持APN/VPDN

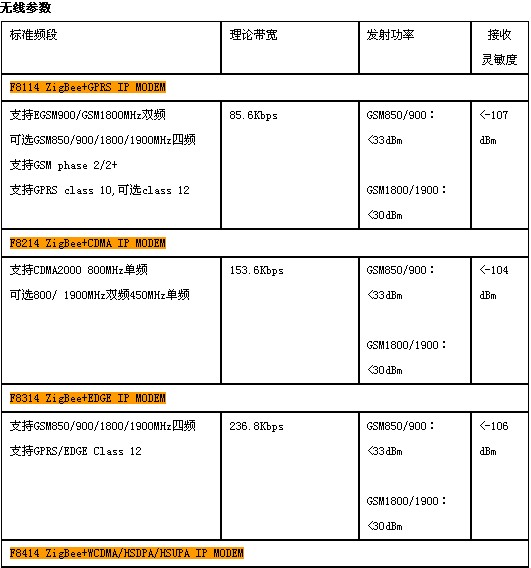

選型參考：
|
標準頻段 |
理論帶寬 |
發射功率 |
接收
靈敏度 |
|
F8114 ZigBee+GPRS IP MODEM |
|
支持EGSM900/GSM1800MHz雙頻
可選GSM850/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS class 10,可選class 12 |
85.6Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-107
dBm |
|
F8214 ZigBee+CDMA IP MODEM |
|
支持CDMA2000 800MHz單頻
可選800/ 1900MHz雙頻450MHz單頻 |
153.6Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-104
dBm |
|
F8314 ZigBee+EDGE IP MODEM |
|
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE Class 12 |
236.8Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-106
dBm |
|

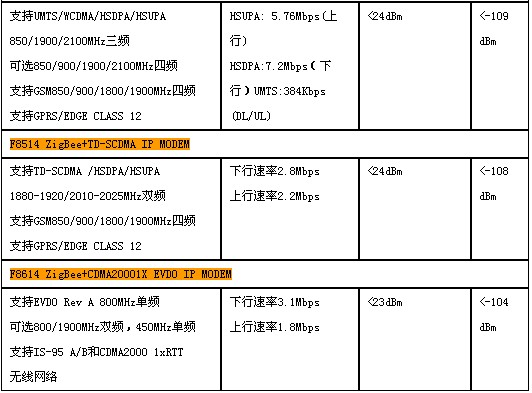

F8414 ZigBee+WCDMA/HSDPA/HSUPA IP MODEM |
支持UMTS/WCDMA/HSDPA/HSUPA
850/1900/2100MHz三頻
可選850/900/1900/2100MHz四頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12
HSUPA: 5.76Mbps(上行)
HSDPA:7.2Mbps（下行）UMTS:384Kbps(DL/UL) |
<24dBm |
<-109
dBm |
|
F8514 ZigBee+TD-SCDMA IP MODEM |
|
支持TD-SCDMA /HSDPA/HSUPA
1880-1920/2010-2025MHz雙頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
下行速率2.8Mbps
上行速率2.2Mbps |
<24dBm |
<-108
dBm |
|
F8614 ZigBee+CDMA20001X EVDO IP MODEM |
|
支持EVDO Rev A 800MHz單頻
可選800/1900MHz雙頻，450MHz單頻
支持IS-95 A/B和CDMA2000 1xRTT
無線網絡 |
下行速率3.1Mbps
上行速率1.8Mbps |
<23dBm |
<-104
dBm |
ZigBee參數
|
項 目 |
內 容 |
|
ZigBee模塊 |
工業級ZigBee模塊 |
|
標準及頻段 |
IEEE 802.15.4
ISM 2.4 GHz |
|
室內/市區
通信距離 |
60m
90m（加強版） |
|
戶外/視距
通信距離 |
1200m
3200m（加強版） |
|
發射功率 |
3.1 mw (+5dBm) /Normal mode, 6.3 mw (+8dBm)/Boost mode
63 mw (+18dBm) （加強版） |
|
理論帶寬 |
250Kbps |
|
靈敏度 |
-102dBm |
|
網絡拓撲 |
點對點、點對多點、對等和Mesh網絡 |
|
通道數 |
16 Direct Sequence Channels
15 Direct Sequence Channels（加強版） |
|
通道 |
11 to 26
11 to 25（加強版） |
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級16/32位通信處理器 |
|
FLASH |
1MB（可擴展） |
|
SRAM |
512KB（可擴展） |
接口類型
|
項 目 |
內 容 |
|
串口 |
1個RS232和1個RS485（或RS422）接口，內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
指示燈 |
具有電源、通信、在線及ZigBee指示燈 |
|
天線接口 |
蜂窩：標準SMA陰頭天線接口，特性阻抗50歐
ZigBee：標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
端子接口，內置電源反相保護和過壓保護 |
供電
|
項 目 |
內 容 |
|
標準電源 |
DC 12V/0.5A |
|
供電范圍 |
DC 5~35V |
功耗
|
項 目 |
內 容 |
|
通信狀態 |
50-80mA@12VDC；115-150mA@5VDC |
|
待機狀態 |
20mA@12VDC；35mA@5VDC |
|
休眠狀態 |
8mA@12VDC；18mA@5VDC |
|
定時關機狀態 |
0.6mA@12VDC；1mA@5VDC |
物理特性
|
項 目 |
內 容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
91x58.5x22 mm (不包括天線和安裝件) |
|
重量 |
205g |
其它參數
|
項 目 |
內 容 |
|
工作溫度 |
-25~+65ºC（-13~+149℉） |
|
擴展工作溫度 |
-30~+75ºC（-22~+167℉） |
|
儲存溫度 |
-40~+85ºC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
