F7X33 系列ROUTER是一種物聯網無線通信路由器，利用公用運營商網絡為用戶提供無線長距離數據傳輸功能，同時提供GPS定位功能。



該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供1個RS232（或RS485/RS422）、4個以太網和1個WIFI接口，可同時連接串口設備、以太網設備和WIFI設備，實現數據透明傳輸功能、路由功能和GPS定位功能。

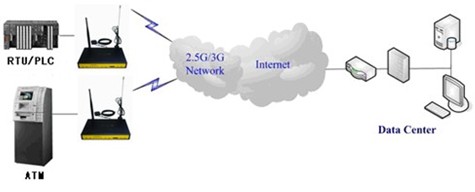

       該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。



工業級應用設計

u       采用高性能工業級無線模塊

u       采用高性能工業級32位通信處理器

u       采用高性能工業級GPS模塊

u       支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）

u       采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用

u       寬電源輸入（DC 5~35V）



穩定可靠

u       WDT看門狗設計，保證系統穩定

u       采用完備的防掉線機制，保證數據終端永遠在線

u       以太網接口內置1.5KV電磁隔離保護

u       RS232/RS485/RS422接口內置15KV ESD保護

u       SIM/UIM卡接口內置15KV ESD保護

u       電源接口內置反相保護和過壓保護

u       天線接口防雷保護（可選）





標準易用

u       提供標準RS232（或RS485/RS422）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備

u       提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備

u       智能型數據終端，上電即可進入數據傳輸狀態

u       提供功能強大的中心管理軟件，方便設備管理（可選）

u       使用方便，靈活，多種工作模式選擇

u       方便的系統配置和維護接口（包括本地和遠端WEB方式或CLI方式）



功能強大

u       同時支持?jǐn)?shù)據傳輸功能和GPS定位功能

u       支持NTP server功能（可選）

u       支持無線蜂窩和有線WAN雙鏈路智能切換備份功能（可選）

u       支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）

u       支持對WIFI接口的數據進行鏡像，鏡像數據發送到LAN口（LAN1、LAN2、LAN3、LAN4中的一個端口），并且不影響該端口的正常使用（可選）

u       WIFI接口同時支持WIFI AP、AP Client和WDS功能（可選）

u       支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式

u       支持APN/VPDN

u       支持無線視頻監控和動態圖像傳輸

u       支持DHCP server及DHCP client，DDNS，防火墻，NAT，DMZ主機等功能

u       支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的網絡協議





無線參數

標準頻段	理論帶寬	發射功率	接收 靈敏度
F7133 GPS+GPRS 路由器
支持EGSM900/GSM1800MHz雙頻 可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10 可選class 12	85.6Kbps	GSM850/900：<33dBm GSM1800/1900：<30dBm	<-107 dBm
F7233 GPS+CDMA 路由器
支持CDMA2000 800MHz單頻 可選800/ 1900MHz雙頻，450MHz單頻	153.6Kbps	GSM850/900：<33dBm GSM1800/1900：<30dBm	<-104 dBm
F7333 GPS+EDGE 路由器
支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE Class 12	236.8Kbps	GSM850/900：<33dBm GSM1800/1900：<30dBm	<-106 dBm
F7433 GPS+WCDMA 路由器
支持UMTS/WCDMA/HSDPA/HSUPA 850/1900/2100MHz三頻 可選850/900/1900/2100MHz四頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	HSUPA: 5.76Mbps(上行) HSDPA:7.2Mbps(下行) UMTS:384Kbps(DL/UL)	<24dBm	<-109 dBm
F7533 GPS+TD-SCDMA路由器
支持TD-SCDMA /HSDPA/HSUPA 1880-1920/2010-2025MHz雙頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	下行速率2.8Mbps 上行速率2.2Mbps	<24dBm	<-108 dBm
F7633 GPS+EVDO路由器
支持EVDO Rev A 800MHz單頻 可選800/1900MHz雙頻，450MHz單頻 支持IS-95 A/B 和CDMA2000 1xRTT 無線網絡	下行速率3.1Mbps 上行速率1.8Mbps	<23dBm	<-104 dBm

項  目	內   容
標準及頻段	支持IEEE802.11b/g標準，可選IEEE802.11n
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達300Mbps
安全加密	支持WEP、WPA、WPA2等多種加密方式，可選WPS功能
發射功率	16-17dBm（11g），18-20dBm（11b）
接收靈敏度	<-72dBm@54Mpbs

項  目	內   容
GPS模塊	工業級GPS模塊
接收機類型	50通道 GPS L1（1575.42MHz）C/A碼 支持WAAS，EGNOS，MSAS，GAGAN 兼容GALILEO
最大更新速率	4 Hz
精確度	定位：2.5m CPE SBAS：2.0m CPE
捕獲	冷啟動：29S 溫啟動：29S 輔助啟動：<1S 熱啟動：<1S
靈敏度	跟蹤：-160dBm 重新捕獲：-160dBm 冷啟動：-144dBm
授時精度	RMS：30ns 99%：<60ns 顆粒度：21ns
時間脈沖	可以配置，0.25至1000Hz

項  目	內   容
CPU	工業級32位通信處理器
FLASH	4MB（可擴展至16MB）
SDRAM	32MB（可擴展至64MB）

項  目	內   容
WAN接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
LAN接口	4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bits/s

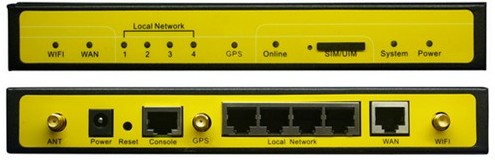

指示燈	具有“Power”、“System”、“Online”、“GPS”、“Local Network”、“WAN”、“WLAN”等指示燈
天線接口	EDGE：標準SMA陰頭天線接口，特性阻抗50歐 WIFI：標準SMA陽頭天線接口，特性阻抗50歐 GPS：標準SMA陰頭天線接口，特性阻抗, 50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將ROUTER的參數配置恢復為出廠值
