背景

　　可燃?xì)怏w報警系統不僅僅可以在故障或者危險發生的第一時間報警,而且可以準確記錄報警相關歷史記錄,以及報警發生前后的相關參數,便于后期分析。

　　為了提高系統的可靠性和健壯性,通常將報警的判斷和提示,通過下位機硬件實現,而數據采集和記錄通過上位機采集實現。

現場概述和要求：

　　根據調研信息，現場有多臺可燃?xì)怏w報警設備，采集可燃?xì)怏w濃度等信息，有如下要求：

　　1.計算機可以實時顯示可燃?xì)怏w的濃度信息，并且不受報警信息的影響；

　　2.通過PLC直接或者間接采集到可燃?xì)怏w探測器以及其他報警觸發裝置發出的報警信號時，發出可燃?xì)怏w聲光報警，指明報警位置，等待手工復位；

　　3.計算機采集到PLC提供的報警信息時，準確記錄相關位置、時間、等級等信息。

　　4.可以通過計算機設置PLC報警延時，具體延時時間可以修改；

　　5.可以顯示報警總次數、當前報警信息、優先顯示最新報警；

　　6.系統可以長期保存報警記錄，具有斷電保持功能；

　　7.系統可以改變報警的設置值，并記錄相關設置值修改的歷史記錄；

　　8.對操作員具有安全權限管理設置；

系統基本功能：

　　系統基本功能如下：

　　1.實時監控現場傳感器處于何種狀態，管理人員實時掌握每個傳感器的當前情況；

　　2.系統提供直觀的界面，可以做到和現場傳感器一一對應，同時系統可以提供實時表格顯示。

　　3.實時記錄報警發生的時刻和解決時刻，并可以通過報表查詢；

　　4.優化設計人機界面，當故障報警時，不會影響實時信息的顯示；

　　5.提供安全管理權限，只有擁有權限的人員才可查詢指定的數據；

　　6.歷史數據長期保存，并可自動導出歷史文件；

　　7.保存的歷史數據可以按照時間節點，通過報表查詢，歷史報表可以打印、打印預覽，導入導出；

　　8.本系統為小型演示系統，現場需要采集的數據點不超過64個；

　　9.本系統為單機系統，其他計算機系統無需聯網查看實時數據和歷史數據；

　　10.系統提供實時曲線和歷史曲線；

　　11.系統要方便后期擴展功能；

　　12.系統無需班組設置、保養管理、故障明細統計等功能。

系統架構

　　考慮到選用不同的系統架構，可以實現不同的附加功能要求。根據現場情況，初步確定如下幾種可選的系統架構單機簡易模式、單機統計模式和聯網監控模式。本方案采用單機簡易模式。

　　同時紫金橋軟件具備開放式架構，可以根據用戶的需求，快速修改和擴充功能，減少后期維護量，將系統不可控風險降到最低。

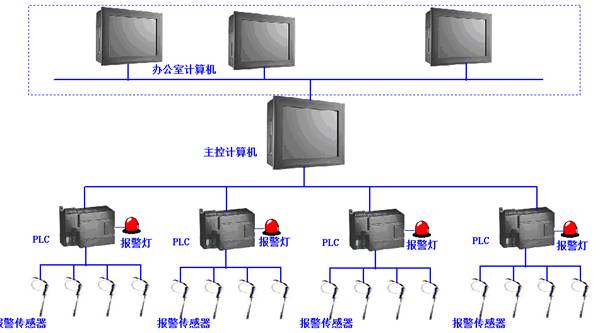

系統整體架構圖如下所示：

　　這種模式下，系統具備基礎的報警信息采集和記錄功能。計算機實時顯示每個傳感器的當前狀態，以及每臺報警狀態更改的事件信息。系統無需對歷史數據進行統計分析，具備簡單的數據記錄和查詢功能。

　　該模式成本最低，其他計算機無法訪問本機數據。

　　本系統架構清晰，易擴展，滿足用戶需求。
