一、概述

　　鋁合金輪轂以其美觀大方、安全舒適等特點博得了越來越多私家車主的青睞。現在，幾乎所有的新車型都采用了鋁合金輪轂，并且很多車主朋友也將原來車上用的輪轂換成鋁合金輪轂。鋁合金輪轂的主要特點表現為安全、舒適及節能，對于高速行駛的汽車來說，因輪轂變形、制動等產生的高溫爆胎、制動效能降低等現象已屢見不鮮。而鋁合金的熱傳導系數比鋼、鐵等大三倍，散熱效果自然要好得多，從而增強了制動效能，提高了輪胎和制動盤的使用壽命，有效地保障了汽車的安全行駛。另外裝有鋁合金輪轂的汽車一般都采用扁平輪胎。扁平輪胎的緩沖和吸震性能優于普通輪胎。這樣，汽車在不平的道路上或高速行駛時，舒適性會大大提高。

      由于鋁合金輪轂重量輕（與同樣規格的鋁或鋼輪轂相差約2kg）、制造精度高，所以在高速轉動時變形小，慣性阻力也小。這有利于提高汽車的直線行駛性能，減輕輪胎滾動阻力， 從而減少油耗。所以這看似不起眼的小零件卻在汽車行駛安全中起到意想不到的大效果，尤其是在交通事故頻發的當下，注重每一個細節的安全都是對大眾及車主人身、財產安全的重要保障。

　　然而要保證鋁合金輪轂的高品質，就要在產品出廠前進行嚴格的各項指標檢測，溫度檢測雖然只是其中之一，但卻是不可或缺的，而紫金橋軟件在汽配行業中的應用，也成為了保證產品安全使用的重要工具之一，本文就以某鋁合金輪轂生產企業輪轂溫度檢測為例，重點講解基于紫金橋軟件的輪轂溫度檢測系統。

二、系統功能描述

　　定義：輪轂本身是軟體的，輪胎內廓支撐輪胎的圓桶形的、中心是裝在軸上的部件就叫輪轂。

　　系統簡介：本系統監控軟件采用紫金橋組態軟件，系統主要由登陸界面、導航界面、實時數據、數據查詢、報表數據、歷史曲線及登陸管理和退出幾部分組成。

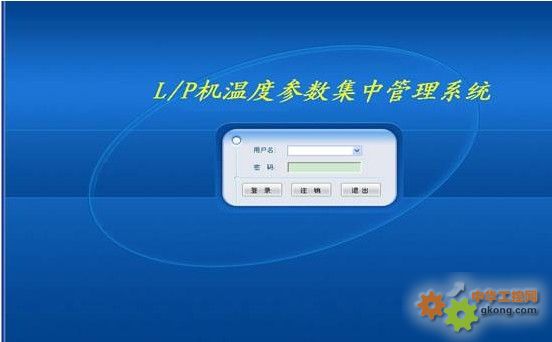

1、 登陸界面

　　總共有3個用戶分別是系統管理員SYSTEM，工程管理員realinfo，操作工user。不同的用戶操作權限不一樣。管理員可以進入軟件開發界面進行修改操作。操作工只能進入運行界面及運行界面之間的切換和數據查詢。選擇自己的用戶名輸入對應的密碼點擊登錄即可進入實時數據界面。用戶權限的管理有效的保證了系統運行的安全性。

2、 導航界面

　　導航界面可以實現各個界面之間的相互切換，操作簡便一目了然。

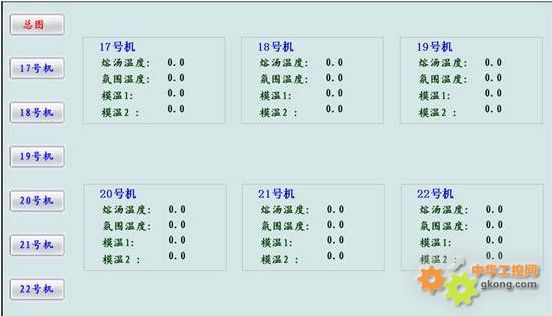

3、實時數據

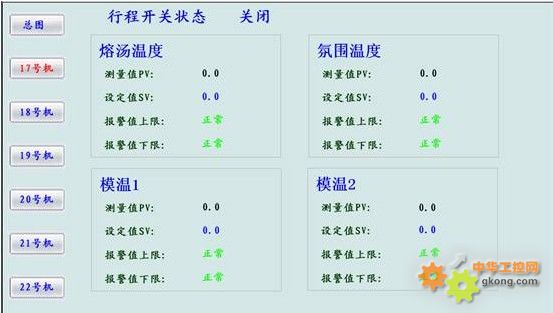

　　實時顯示六塊溫控表采集上來的溶湯溫度，氛圍溫度，模溫1，模溫2。在“總圖”運行界面左邊有六塊儀表的導航按鈕 ，點擊各個儀表的導航按鈕可以進入到各個儀表數據采集界面，如下圖。在這里可以查看行程開關狀態以及各個采集溫度的測量值，設定值，以及報警狀態。

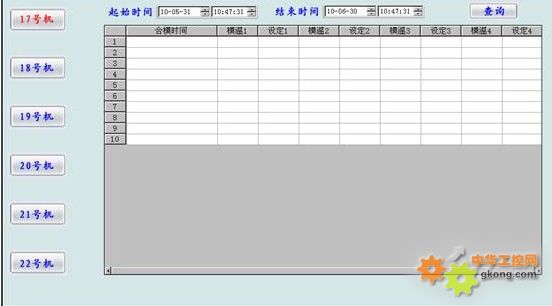

4、數據查詢

　　數據查詢界面主要功能是在行程開關動作的時候把相關的溫度值和設定值保存在ACCESS文件里，然后通過自由報表顯示出來。選定查詢的起始時間和結束時間就可以查詢出時間范圍內保存的數據。

5、報表數據

　　報表數據查詢是對所有采集的溫度值進行歷史保存，然后通過選定的起始時間以及數據的采樣時間進行查詢，將查詢到的數據顯示在報表里。

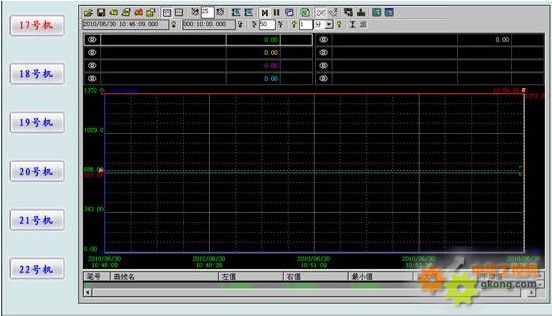

6、歷史曲線

　　所有進行歷史保存的數據都可以通過曲線的形式來表現出來，也就是圖形化的歷史數據分析界面。另外系統還包含了登陸管理和退出功能，即點擊登陸可返回登陸界面，點擊退出則退出運行程序。

三、總結

　　紫金橋軟件在輪轂溫度檢測系統中的應用實現了用戶所需的各項功能要求，并具有可擴展性，以后可根據客戶的新增需求擴展相應功能。該系統目前已正式投入使用，系統的穩定性、安全性得到了客戶的認可和好評，也為汽車的安全駕駛發揮了一定的作用。
