一．概述：

     隨著工業現代化建設步伐的加快，我國紡織行業面臨新歷史機遇，產業結構在不斷調整的過程中，由于紡織行業具有易燃，易爆等危險，一部分設備落后、自動化水平低的紡織企業將不斷被淘汰，與此同時大批中小型國有紡織企業放開搞活，通過建立完整的環境報警監測系統來提高工廠自動化水平，提高自身企業市場競爭力。報警信號采集，工程中采集報警信號的儀表的內部設置為常開或者常閉狀態，電腦無法識別這種開關量狀態。為實現現場設備報警信號的采集，我們使用泓格M7051D，當采集的信號為0時，設備正常，當采集的信號非0 時，設備產生報警，并要求在紫金橋軟件畫面中顯示報警提示信息。

    泓格M7051D是16路隔離數字量輸入模塊， M-7051D產品具有內置的微處理器和堅固的工業級塑料外殼，因其通用性好，性能優良，使用方便，可以快速組網而被廣泛的應用于各種工業環境。

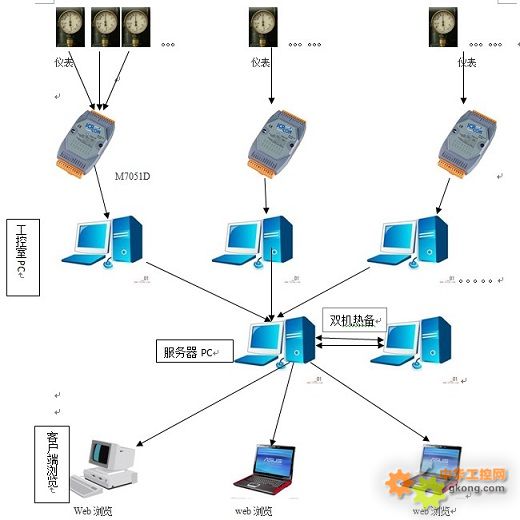

    該項目企業是某外商投資股份制集團下屬的紡織子公司，擁有紡紗、漂染、織布、整理、制衣等十七個生產工廠，現階段染色、織布、漂白、燒毛等車間已有五十余臺獨立設備可以獨立的進行氣體，液位等報警。這些報警數據原來每天只能由車間工人實時查看，出現報警時需現場確認。采用紫金橋軟件后將全廠所有報警信息匯總到服務器PC。

能夠?qū)崿F(xiàn)：

1.工控室內有操作權限的操作工可以通過電腦實時觀察采集到的各車間生產流水線生產過程報警信息，同時可進行實時性確認操作控制。

2.全廠的管理人員獲得授權情況下，在辦公室的個人PC機上可通過局域網瀏覽器查看實時生產情況包括實時報警狀態，歷史報警信息查詢并可以進行權限之內的下置確認控制操作。

3.提供全廠范圍內及時、準確的報警數據，減少人工統計時間浪費，數據經過處理和組織以圖形、報表等方式形象直觀地表達出來。

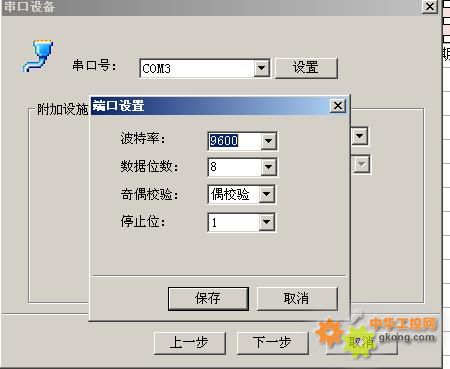

選擇對應的COM口，并設置正確的波特率，數據位數，奇偶校驗等

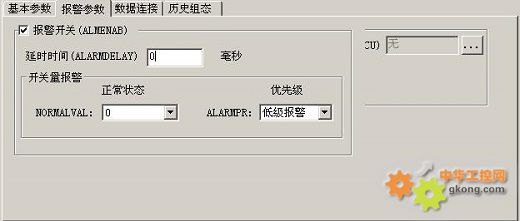

在點組態中建立數字點，注意將點的報警開關打開：

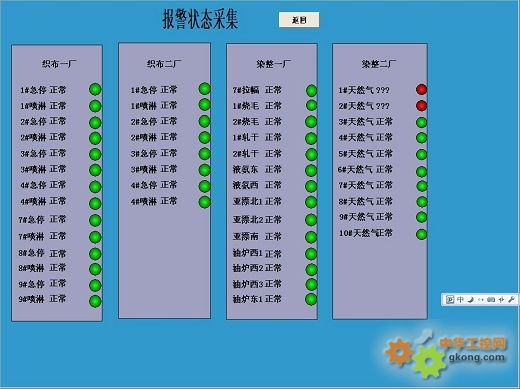

報警畫面：

從購買模塊時內部自帶的光盤中，選擇安裝文件MiniOS7-utility-v325.exe進行自定義安裝后

在開始程序中可以運行MiniOS7 Utility Ver 3.11。

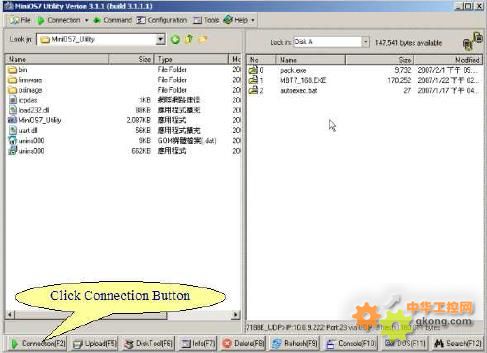

MiniOS7 Utility運行界面如下：

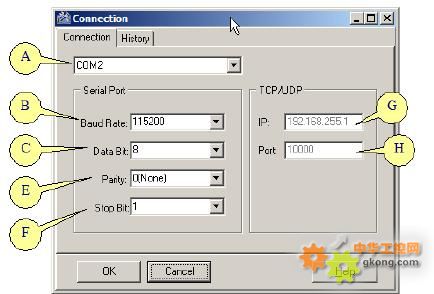

點擊F2 進行連接配置

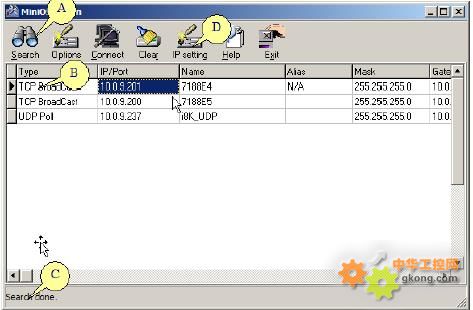

將7051模塊正確連接，按F12鍵搜索現有的網絡配置

選擇正確的網絡并雙擊配置IP ，子網掩碼，網關。 點擊set進行對模塊的下置設置。



     基于以上軟件系統可以使生產經營管理者能夠快速、及時、準確地獲取生產報警數據，從而避免或減少因反應遲誤而造成的經濟損失。通過模塊7051的使用將硬件通斷狀態轉換成電腦可以讀取的0或非0值，將紫金橋軟件不能直接接收的硬件設備狀態信號變成對模塊7051信號的獲取，大大簡化了報警信號采集的實現過程。當生產出現問題時，能及時、準確地做出反應，提高現有工廠的自動化水平。
