下面我們通過一個簡單的例子來說明一下紫金橋中量程轉換的使用，我們假設從現場采集到的是一個范圍在0—100內的正旋波，而我們希望把它轉化到5—20的范圍之內。例子步驟如下：

    1、 定義設備

    在這里我們使用信波提供的仿真設備驅動程序，來模擬從現場采集到的數據。將導航器切換到數據庫頁，雙擊“設備驅動/仿真儀表/紫金橋/儀表仿真驅動”項，彈出設備定義對話框。在對話框中輸入設備名Sim，數據更新周期50毫秒，設備地址1，點擊“完成”按鈕，完成仿真設備Sim的定義。

    2、 創建數據庫點，進行設備聯接

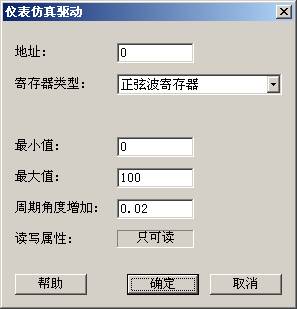

    在導航器的數據庫頁，雙擊點組態項，進入點組態管理程序，在管理程序中我們創建一個名為Value的模擬IO點。將點屬性切換到數據聯接頁，點擊更多參數按鈕，我們能看到在新增的參數中有PVRAW出現。選擇PVRAW參數，點擊右側的“增加聯接項”按鈕，給PVRAW參數增加一個數據聯接，設置如下圖所示：

3、設置量程轉換

在點組態管理程序中將點屬性切換到基本參數頁，選中量程變換復選框，然后把裸數據下限和上限分別設為0和100，量程下限和上限分別5和20，如下圖所示：

4、繪制實時趨勢

為了方便的觀看量程轉換的結果，我們使用實時趨勢組件來顯示轉換前和轉換后的曲線圖。將導航器切換到畫面頁，雙擊“窗口”項創建一個名為Draw1的窗口。點擊工具條按鈕 ，在隨后彈出的子圖選擇對話框中，雙擊“趨勢分析/實時趨勢”組件，在窗口中創建該組件。雙擊實時趨勢組件，彈出設置對話框，在“曲線”頁上，在0號筆的位號編輯框中填入Value.PV，在1號筆的位號編輯框中填入Value.PVRAW，同時取消這兩支筆的范圍獲取自動選項，如下圖所示：

將對話框切換至坐標系頁，更改時間長度為1分時間間隔為100毫秒，如下圖所示：

5、運行系統，查看結果

運行系統，我們能看到實時趨勢顯示的曲線如下所示：

    黃色的曲線顯示的是從設備采集到的數據，綠色的曲線是顯示的轉換過之后的數據，通過對比可以看出量程轉換的效果.
