OPC (OLE for Process Control——用于過程控制的OLE)是一個應用廣泛的工業標準，紫金橋監控組態軟件提供了對OPC的良好支持，既可以作為OPC客戶端獲取數據，也可以作為OPC服務器提供數據。

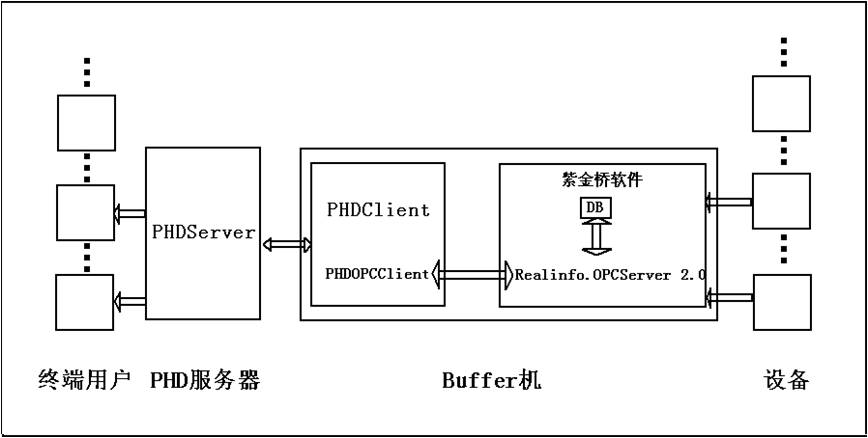

在MES數采系統中PHD作為OPC客戶端，紫金橋軟件作為OPC服務器。下圖是MES數據采集系統示意圖

下面就具體講一下PHD和紫金橋OPC通訊配置過程。

首先，要給裝了PHD的buffer機（buffer就是數采機）配置DCOM，盡管紫金橋軟件和PHD是安裝在一臺機器上，但是RealOPCServer是應用程序而PHD是以服務方式啟動。因此必須配置控制臺的用戶權限，才能和PHD通訊。

第二，啟動軟件。如果PHD已經在運行則先停掉PHD，然后停掉RealOPC，再停掉紫金橋軟件。然后啟動紫金橋軟件----啟動RealOPC------啟動PHD-----在PHD里查看數據的可信度。

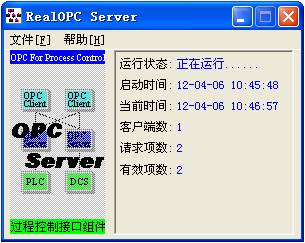

第三、看RealOPCServer連接狀態如下圖：



RealOPCServer狀態圖

其中客戶端數就表示訪問紫金橋OPCServer的OPCClient數目，1就表達有一個客戶端訪問紫金橋OPC服務器。再看PHD可信度，如果二者都正常就可以判斷PHD正常訪問紫金橋OPCServer。

第四、如果PHD不能正常訪問紫金橋OPCServer。可以排查以下兩方面原因：

1.DCOM配置不正確。

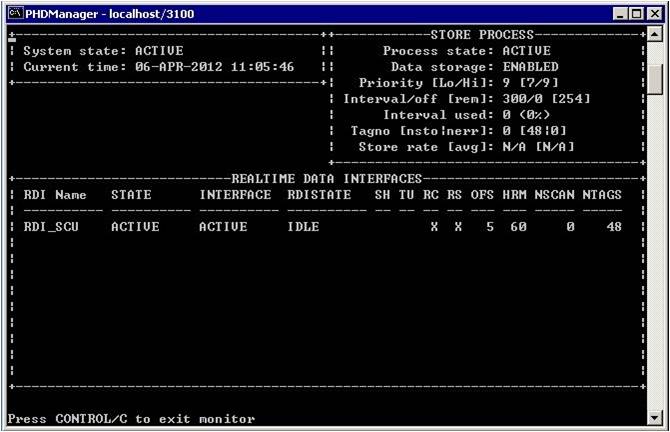

2.PHDOPCClient有問題在運行里/cmd/phdman Mon sys查看，如下圖：



其中RDI_SCU是PHD定義的和RealOPCServer通訊的接口

Start：是表示和PHD通訊狀態，ACTIVE表示正常。

INTERFACE：是表示和RealOPCServer通訊狀態，ACTIVE表示正常。
