摘要
　　隨著紫金橋監控組態軟件廣泛應用，組態軟件界面的功能需求也越來越多，尤其在多畫面的組態工程中，其中要根據用戶的選擇來顯示不同的畫面(類似界面導航條)，就需要類似Windows中分割條組件，分割條組件是UI設計中不可忽視的重要組成部分，紫金橋公司根據已有的組件接口框架同時結合Windows分割條的組件設計原理開發出了資金橋分割條控件(ObSplitBar)

本文將要介紹紫金橋分割條組件的接口函數說明及使用方法

一、分割條整體運行效果

首先看一下整體運行效果圖：

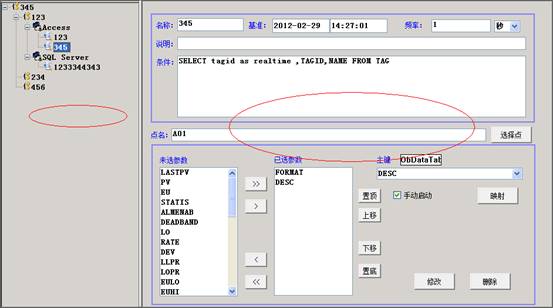

分割條運行效果圖（圖1）

其中圖1是由兩個分割條組件（水平分割、垂直分割）共同組成的界面，左邊樹形組件類似導航樹，根據用戶選擇樹節點的不同，分割區域右邊顯示不同的畫面，如下圖所示：

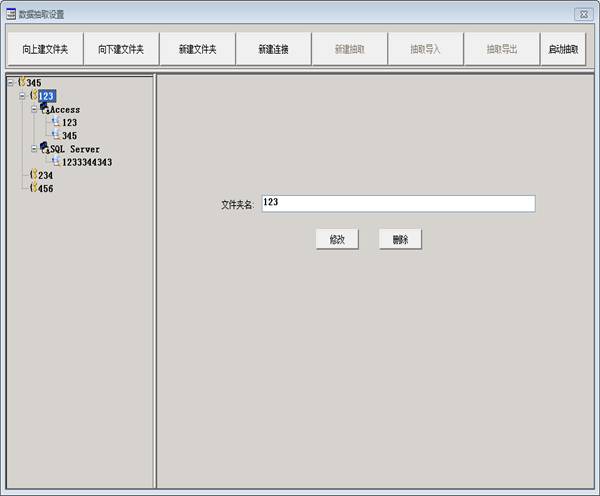

選擇樹節點顯示不同畫面(圖2)

水平分割區域如下所示：

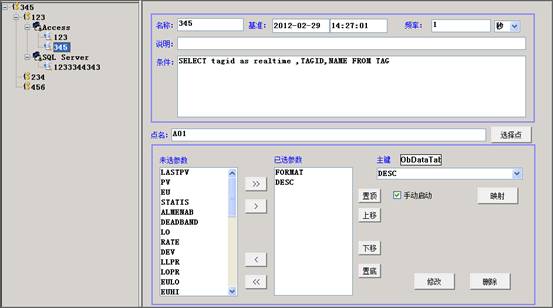

水平分割區域(圖3)

垂直分割區域如下所示：

垂直分割區域(圖4)

二、分割條組件使用方法及接口函數說明

1、從紫金橋組態軟件圖庫【Windows控件】里選擇【分割條】組件，如下圖所示：

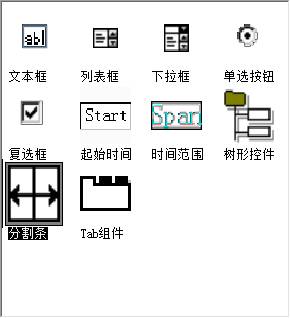

選擇分割條組件(圖5)

2、分割條屬性：

屬性（圖6）

屬性含義如下：

分割條粗細：分割條厚度
分割最小長度：分割區域最小寬度或高度
填充客戶區：整個分割條是否填充父窗體客戶區
保存分割條位置：是否保存分割區域比例

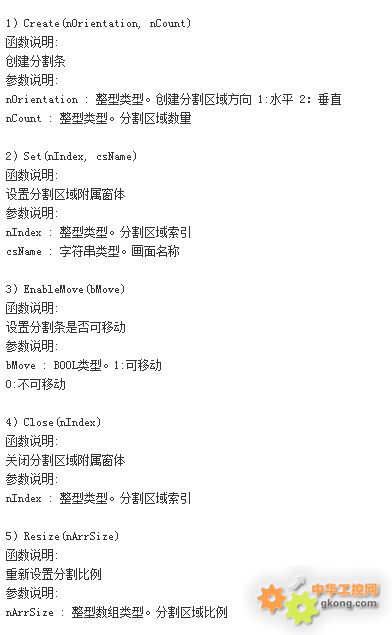

組件接口函數說明：

總結：

　　紫金橋分割條組件設計簡單、使用方便。
