關鍵字：紫金橋 組態軟件 GPRS 流量包月 主動上傳

前言
    本文主要介紹紫金橋軟件在眾多GPRS用戶所要采用流量包月這個服務當中的應用，紫金橋軟件與下位儀表的數據交換采用兩種通訊方式，即下位儀表主動上傳和上位機參數下置及周期應答采集同時實現的方式，使GPRS采用流量包月這方面具有廣泛的經濟效益和應用前景。本文以宏電GPRS和金立石儀表為例來說明整個應用過程。隨著通信與自動化技術的發展，越來越多的自動化用戶開始使用GPRS，但是GPRS的運營商一般是按使用GPRS的數據流量收費，每K的流量3分錢。不到 1K的流量也按3分錢收費，同時電信運營商也推出了GPRS包月服務，如果用戶使用的GPRS每月流量在50M以下則每月收30元。很多用戶為了節省費用選用了包月服務，這些用戶考慮的是如何把流量控制在50M以下，為了解決這個需求紫金橋軟件和GPRS廠商以及儀表廠商共同推出了解決方案。下面先介紹一下系統的原理，然后以紫金橋組態軟件、深圳宏電GPRS、北京金立石流量積算儀為例詳細介紹整個系統的實現過程。

1、系統構成

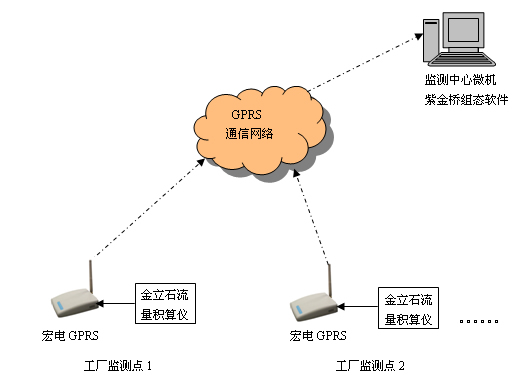

    本系統由監測中心、宏電GPRS、北京金立石流量積算儀三部分組成，如圖1所示。金立石流量積算儀負責把現場的流量值、累積流量、壓力值、溫度值4個參數通過RS-485方式周期（5分鐘）自動上傳給宏電GPRS，宏電GPRS再通過INTERNET傳到監控中心的計算機上，監測中心由微機、紫金橋監控組態軟件組成。紫金橋組態軟件不但具有接收金立石流量積算儀自動上傳數據的功能，而且還能主動采集下位儀表中的相關數據或下置儀表參數。

圖1、系統拓撲示意圖

2、問題的提出

    由于快速實時采集現場數據如果按GPRS流量收費的話，費用會很高，會給使用GPRS服務的客戶帶來較大的經濟負擔，但是不是每個客戶都要實時監視現場儀表的參數、一些參數由于相對變化慢、幾分鐘采集一次就能滿足需要，這樣用戶就可利用GPRS運營商所提供的包月服務，數據流量在50兆以下每月只收30元。

    金立石流量積算儀5分鐘自動上傳一次參數，這4個參數按字節算不到1K的流量按1K算一個月是8928K，不到9兆，這就遠遠低于50兆的包月上限，費用即可控制在每月30元之內。同時紫金橋軟件還可以隨時采集用戶想看到流量積算儀中的其他24個參數并可修改一些參數值，這樣用戶就不用跑到現場去在每塊儀表上手動修改這些值了，如果用戶有50臺流量積算儀，只要在監控計算機上1個小時即可改完。而原來用戶要改這些參數需要開車到分散的現場2天才能完成相應儀表參數改動工作。

3、功能實現

    金立石儀表所做的工作是通訊方式在原來采用應答的機制上增加了參數主動上傳的功能、數據上傳的周期可按工程需要由工程師自己設定，宏電的GPRS傳輸?shù)臄?shù)據包中里有id識別號并且GPRS的IP地址端口號可自由設定、上位軟件可以根據GPRS的id識別號或IP地址端口號來區分主動上傳的數據是哪個流量積算儀傳上來的，紫金橋所做的工作是在原有金立石儀表驅動上進行了修改、保留了周期采集儀表參數的功能、增加了隨時下置儀表參數和接受下位儀表主動上傳參數的功能。最后利用紫金橋軟件強大的圖形和報表功能有效的組織這些數據并完美呈現給用戶。現在這個項目已完成，用戶相當滿意。從功能和效果看這個系統在節能和環保行業具有很好的推廣前景。
