一、連接儀表

　　正確連接儀表的電源，打開接線端子的蓋，蓋的背面有提示。測試接線。接2跟10的接線端子。具體看蓋上的提示。通訊端子連接好。連接的是RS485.接的端子是17和18。

　　在設備驅動中找到電力規約。

　　選擇國家標準

　　建立設備驅動

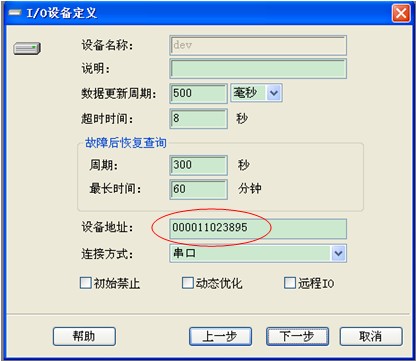

　　這里要注意設備地址,必須是12位，不足12位的在前面補零。

　　設備地址在電表的面板標簽上有,也可以到電表中找到表名，是通過兩頁顯示的。如圖的會分成000011和023895.

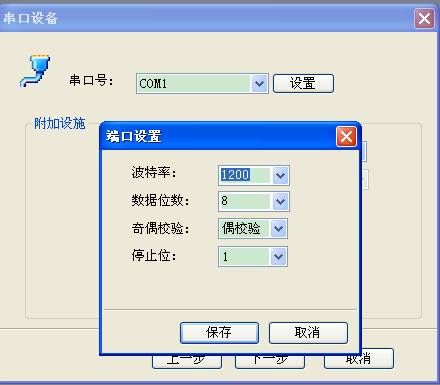

　　串口設備設置，選擇正確的串口號。然后設置端口。波特率初始為1200，數據位數8，偶校驗，停止位1.

　　前導字節默認為3，不需要修改

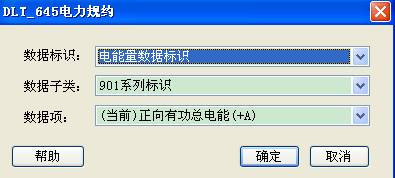

三、組點

　　具體該選擇參考說明書后面的數據表

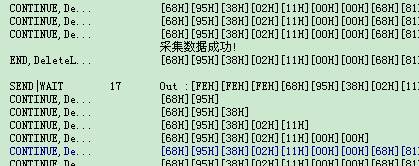

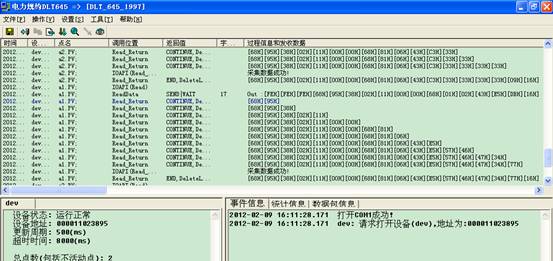

四、測試結果
