      紫金橋軟件構建性價比高的電源測試系統簡介

      紫金橋軟件技術有限公司
      收藏本文     查看收藏
      一、概述:

      目前一些變頻器設備生產的企業,在產品生產過程中要對產品的電源部分進行檢測(比如電壓值等)。原有的測試方式主要靠人工用測試儀器(萬用表、示波器)來完成,工作效率低,而且一些人為的因素可能會導致一想不到的后果。為了更好的提高生產效率,進一步降低生產成本,提高產品的質量,需要一套自動的測試系統來完成。本系統采用組態軟件+數據采集板卡和模塊的性價比高的方案。

      二、系統設計:

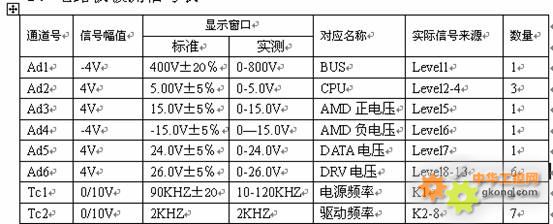

      1、電路板被測信號表





      2、解決方案

      首先考慮測試系統的一是價格要低,二是可用性要強。將電路板的信號源做了一些處理,信號輸出范圍變成標準信號輸出。被測電路板的信號輸出情況,電壓信號有13路其中3路5V電壓6路26V電壓相同,頻率信號有8路其中7路的頻率相同。采集部分采用一塊8通道12位30KS/S ISA多功能卡A8111和一塊2通道的I-7080D計數模塊來完成信號采集功能。充分利用A8111上的16路數字輸出繼電器的開關功能,讓Ad2、Ad6、Tc2三個通道通過輸出繼電器的開關輪流接通Level2-4、Level8-13、K2-8。

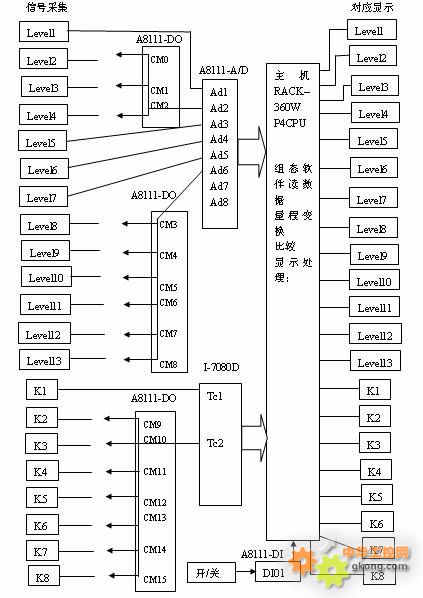

      測試原理圖如下:





      3、組態軟件功能簡介

      ①組態軟件與采集卡和模塊通過I/O Server實時通訊交互數據,當電路板準備就緒后,按動一下開始檢測按鈕開始檢測。當系統接受到測試指示后,經過組態軟件循環腳本程序的處理,讓Ad2、Ad6、Tc2三個通道通過輸出繼電器的開關輪流接通Level2-4、Level8-13、K2-8。將Ad2、Ad6、Tc2三個需要輪流測量的通道同時輪流,每一個點的輪流時間可以控制在0.5秒,最多的7個點循環3.5秒,這樣一整個測試周期就可以用不到10秒的時間完成,將被測線路板的各類電壓值和頻率值分別顯示在軟件當中,達到功能測試目的。所有采集到的數值都有一相對應的標準值,對應的采集到的數據與標準值進行比較,如所有數值都在他相對應的標準值的范圍內,就報告通過顯示“PASS”,再做下一張板測試,如果有個別參數有誤,會在相應的參數后面提示“ERROR”,便于工作人沒進對相應的錯誤做處理。每次將測試結果保存到軟件的內置數據表(二維表)當中,便于以后統計管理。

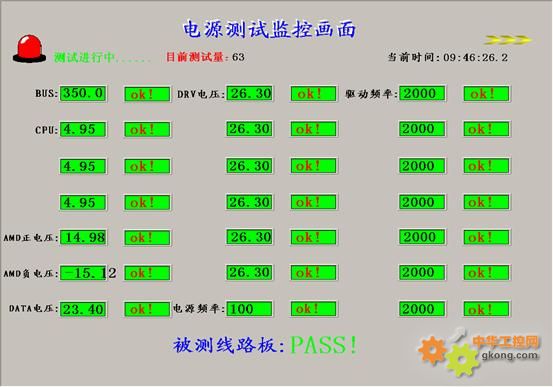

      測試系統主介面

      例如:level2的相對應的標準為4.85-5.25V,實際采集到的數據為5.05V,那就在其范圍內算是通過了;以此類推,直到這張板的的所有數據都通過,就顯示“PASS”再做下一張板。

      ②表格統計分析

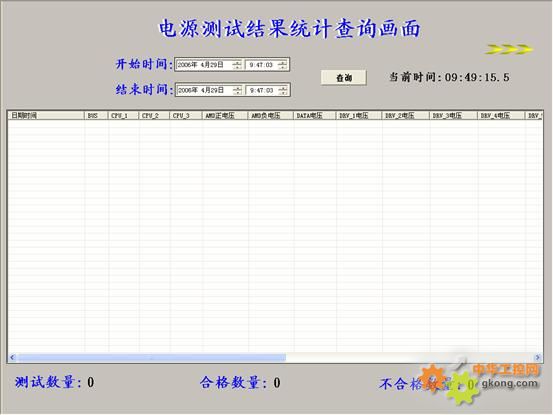

      當系統完成一塊電路板的測試后,將被測電路板的所有數據保存起來,方便以后查詢統計。我們可以根據時間來查詢,在畫面中輸入開始時間和結束時間(年、月、日、時、分),系統會將這段時間測試情況顯示出來,測試總數、合格數量、不合格數量,每塊已測電路板的所有參數數據全部統計出來。如下圖:







      ③餅圖、直方圖顯示

      統計分析情況不光可用表格的形式按年、月、日等時間查詢顯示,






      也可以用餅圖或直方圖更形象的繪制出統計情況。如下圖:

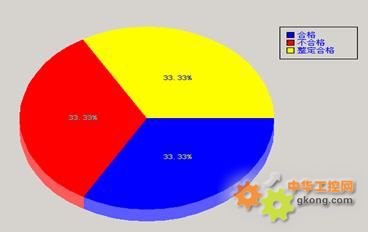

      餅圖顯示某段時間的測試情況





      直方圖顯示一年生產情況

      三、系統總結:

      本系統介面設計要直觀易讀,操作使用方便易學,不僅提高了生產效率與產品質量,而且性價比高,實用性強。
