一增加雙機互連IP

前置機數采機的ip一般為：128.1.1.2，掩碼為：255.255.0.0；ME工控機的ip為：128.1.1.XXX（XXX為1-255任意一數），掩碼為：255.255.0.0，一般ME工控機的ip被設置為：128.1.1.1。

添加ip的方法：

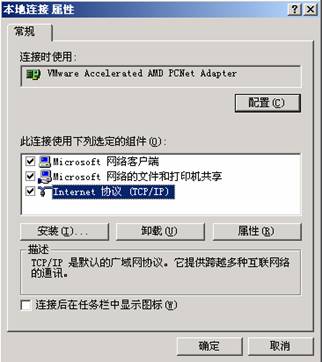

選擇開始->設置-〉控制面板-〉網絡和撥號連接，右鍵選擇本地連接的“屬性”。在所彈出的屬性對話框內選擇“Internet協議（TCP/IP）”，并選擇“屬性”

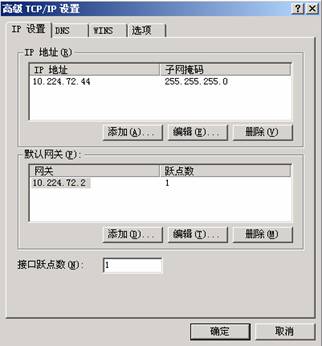

在彈出的屬性對話框內選擇“高級”。在高級TCP/IP設置對話框內的IP地址項，

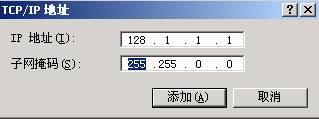

選擇“添加”按鈕，并添加IP地址和子網掩碼。

然后一路“確定”，這樣雙機互連的ip地址即被添加完成。

二、配置DECOM

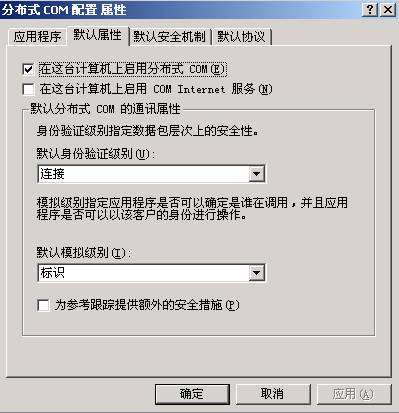

選擇開始-〉運行，輸入“dcomcnfg”，并選擇“確定”。這時會彈出“分布式COM配置屬性”對話框。選擇“默認屬性”標簽頁，將“在這臺計算機上啟用分布式COM”選擇上。

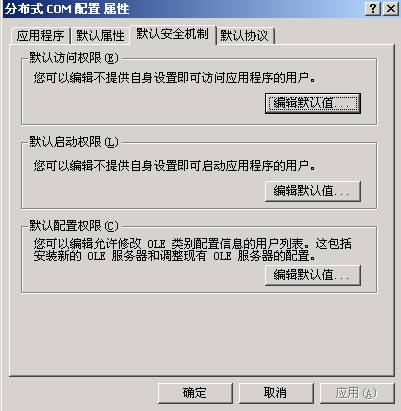

選擇“默認安全機制”標簽頁。

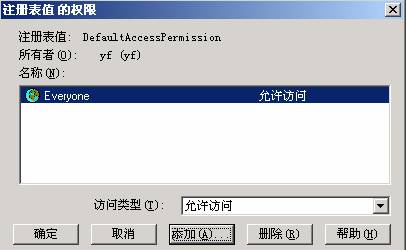

在“訪問權限”欄中選擇“編輯默認值”，并在其后彈出的對話框內添加用戶：Everyone,“訪問類型”為：“允許訪問”。

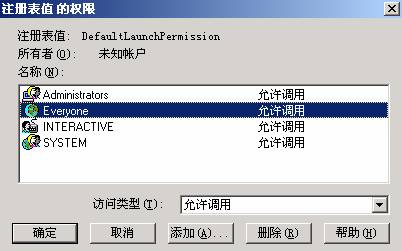

在“默認啟動權限”欄中選擇“編輯默認值”，在彈出的對話框內添加用戶：Everyone,訪問類型：“允許調用”。

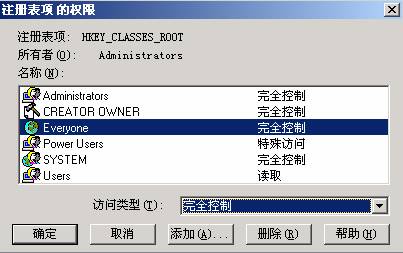

在“默認配置權限”欄中，選擇“編輯默認值”按鈕。在彈出的對話框中選擇“Everyone”用戶，并將其“訪問類型”設置為“完全控制”。

至此，DECOM配置即告完成。

三、配置OptoOPCServer

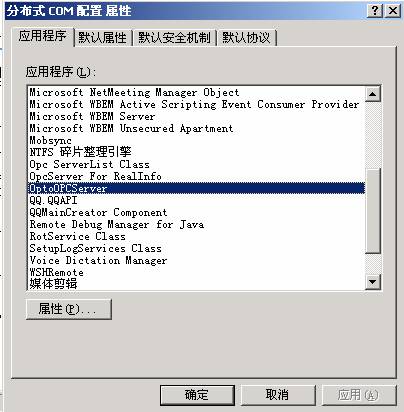

在“分布式COM配置屬性”對話框內選擇“應用程序”標簽，選擇其下的OptoOPCServer項，并選擇“屬性”按鈕。

這時會彈出“OptoOPCServer屬性”對話框。在該對話框的“常規”標簽頁內選擇“身份驗證級別”為：無。

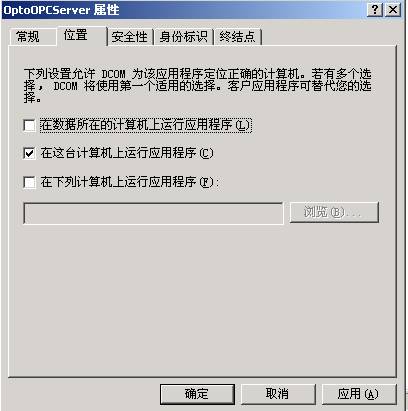

在“位置”標簽頁中保持默認選項。

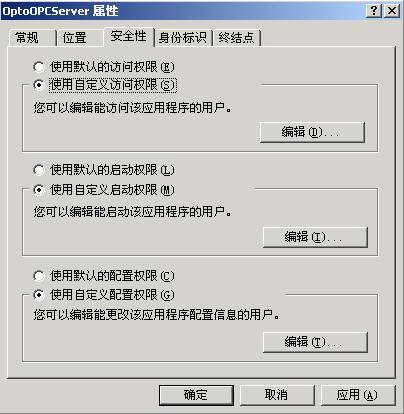

在“安全性”標簽頁中，設置權限都為“自定義”。并編輯屬性，方法與DECOM的相同。

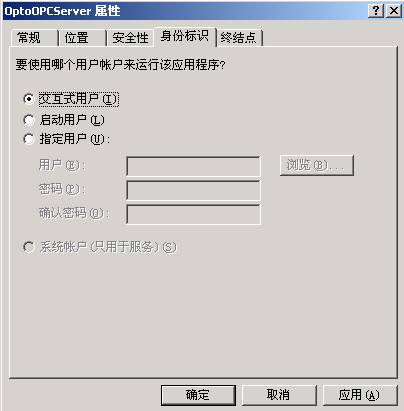

在“身份標識”標簽頁中，選擇“交互式”用戶。

至此，OptoOPCServer的配置即告完成。

四、配置Opto軟件

1、增加控制器

選擇開始-〉程序-〉Opto 22-〉FactoryFloor4.0-〉OptoServer-〉OptoServer Administrator。此時會彈出窗口“OptoServerAdministrator”。

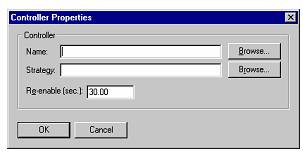

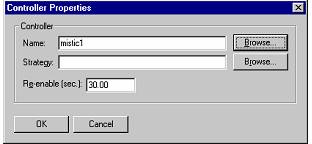

選擇Configure-〉Controllers，會彈出控制器配置對話框。

選擇Name后的Browse按鈕，會彈出控制器選擇對話框。

在該對話框內選擇要添加的控制器，后選擇“Add”按鈕即可增加該控制器。

選擇“確定”，增加完成。

2、增加刷新周期

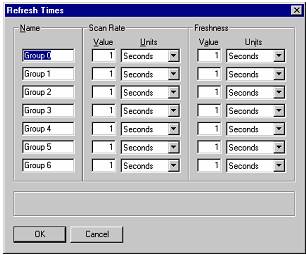

在窗口“OptoServerAdministrator”中選擇Configure-〉Refresh Times.這時會彈出對話框

在“Scan Rate”下的“Value”內，分別填入掃描率：Group0 – 6，Group1 –7，Group2 –8，Group3 – 9，Group4 – 10，Group5 –11，Group6 –13。然后選擇“OK”。

至此，Opto軟件的設置即告完成。

最后重新啟動ME工控機。
