   分段線性化表的組態：

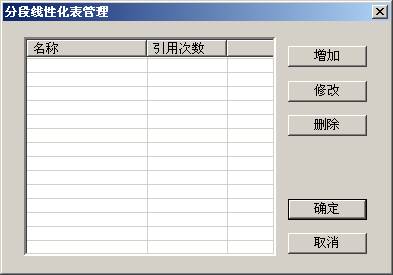

   分段線性化表是模擬IO點的一個參數，要進行分段線性化必須建立分段線性化表。從組態環境中的導航樹“數據庫／點組態”進入數據庫組態，在數據庫組態程序菜單中選擇“工程／分段線性化表”，進入到分段線性化表的管理界面：

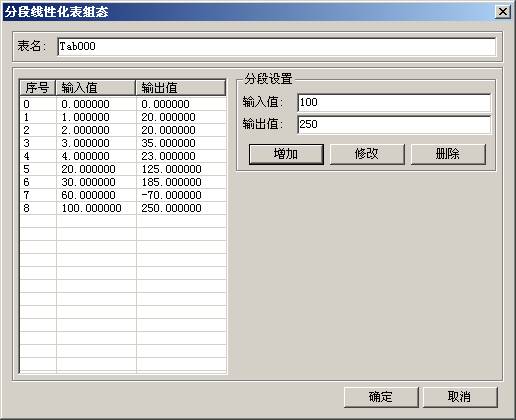

點擊增加，則進入到分段線性化表組態：

   表名是分段線性化的索引，在整個數據庫系統中唯一，由字母和數字組成，最多不超過64個字符。
前面說過，分段線性化表是把輸入分成若干段，每一個分隔點都有一個輸入和輸出與之對應。因此，在組態時，要設計其分隔點的輸入和輸出，在分段設置框中分別輸入合適的輸入值和輸出值，點擊增加，則在分段線性化表中就增加一個分隔點。因為分段線性化對于一個輸入只能有一個輸出，如果增加時相同的輸入已經存在，則增加無效。
   修改時如果當前選中了一個分隔點，則修改時只修改當前選中分隔點的輸出值。
   刪除時刪除當前表的選中的分隔點。
   對于一個分段線性化表而言，最少需要有兩個分隔點。

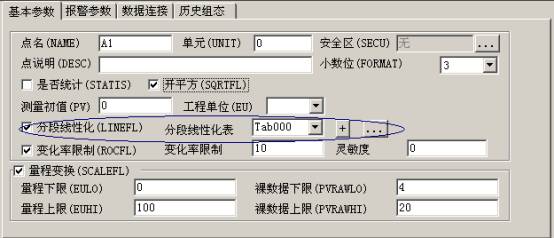

   建立一個分段線性化表之后，就可以在模擬IO點中引用了，在點表中選擇一個模擬IO點，在其基本參數頁中進行分段線性化組態：

   注意，如果要進行分段線性化，必須首先讓該點分段線性化使能。在分段線性化表中選擇已經組態好的分段線性化表，如果沒有組態，則點擊按鈕 新增加一個分段線性化表，也可以通過點擊按鈕 對已經建立的分段線性化表進行修改。
   這樣，在系統運行時，DB將自動對輸入變量進行分段線性化。
