本驅動使用串口通訊方式、SDC CPL 通訊協議，使用DMC10時，當連接的設備數量大于16時，需要使用CMC10B進行轉換。當在紫金橋軟件中定義設備時，設備的參數跟儀表中設定的參數必須一致。(儀表的參數請使用山武公司提供的軟件查看)

設定項目	設定場所	設定范圍	初始值
設備地址	設備地址設定開關設定	0-F
波特率	用PC編程軟件設定	0 2400bps 1 4800bps 2 9600bps 3 19200bps	3:19200bps
數據形式	用PC編程軟件設定	0 位長 8 偶數校驗 1停止位 1 位長8無奇偶校驗2停止位	0 位長8偶數校驗1停止位
響應最低時間	用PC編程軟件設定	0 1ms 1 10ms 2 100ms 3 200ms	1 10ms



設備定義

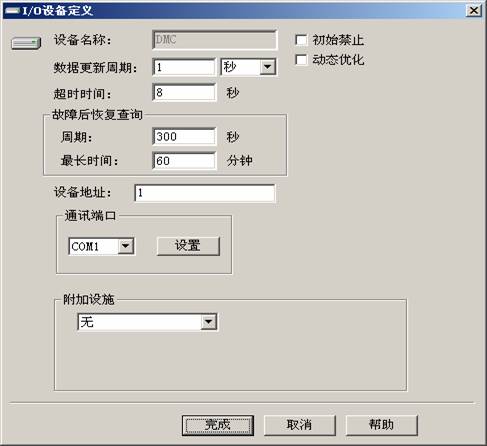

在紫金橋軟件中，選擇相應的設備后雙擊，會出現如下對話框：

在該對話框中，用戶可以設置設備名稱、設備地址、船口號等參數后后單擊點擊“完成”及完成了設備的定義。

在該對話框中，用戶可以選擇串口并設置串口參數，單擊“設置”，

我的這塊山武DMC10的通信參數是 9600，8 ，無， 1。在該對話框中，設置并保存好串口參數，完成設備定義。

進入數據連接后會出現如下對話框：

用戶在該對話框中完成數據連接。在組態時，“內存區地址”必須在儀表的有效范圍內，否則會導致讀取數據失敗！

部分參數地址如下：

通道號	設定項	地址(十進制)
ch1	PV值	1004
ch2		1005
ch3		1006
ch4		1007
ch1	SP值	1008
ch2		1009
ch3		1010
ch4		1011
ch1	比例P	1075
	積分時間I	1076
	微分時間D	1077
	手動復位RE	1078
ch2	比例P	1079
	積分時間I	1080
	微分時間D	1081
	手動復位RE	1082
ch3	比例P	1083
	積分時間I	1084
	微分時間D	1085
	手動復位RE	1086
ch4	比例P	1087
	積分時間I	1088
	微分時間D	1089
	手動復位RE	1090





以上僅是一些常用的參數的地址，更詳細的參數地址請參考山武DMC10用戶手冊的通訊部分。
