概述

什么是電力規約？

電力規約一般特指電力系統中的通訊協議，比如dlt645、101規約、103規約等等。

SOE事件簡單闡述

SOE事件順序記錄,記錄故障發生的時間和事件的類型,比如某開關XX時XX分XX秒XX毫秒發生什么類型的故障,對于soe來說，為了精確的分辨出各個重要信號的先后，SOE記錄必須達到1ms甚至更小的分辨率。

電力系統中經常使用SOE來記錄某一時刻發生的一連串動作事件。

紫金橋的解決方案

SOE點在紫金橋構架中的位置

紫金橋?qū)崟r數據庫中，采用開放的模塊化構架來擴充系統功能，在這個框架下面，所有的功能都放在點一級，所有的點無縫的結合在紫金橋?qū)崟r數據庫中。用戶只要使用不同的點即可獲得各種不同的特定功能。

SOE點就相當于圖中某個功能模塊。

SOE點詳解

點的定義

例如：建立3個soe點，s1,s2,s3 ；建立之后要注意一定要進行歷史組態，如下圖

三個點都要對pv進行歷史組態。

關鍵參數設置

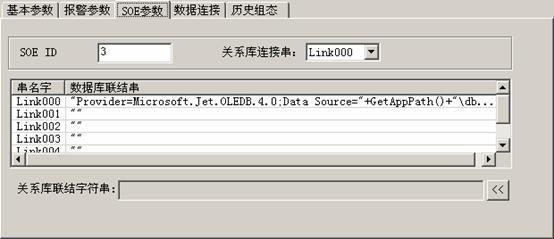

下面點擊SOE參數標簽，填寫SOE特定的參數：

SOE IE:

請查詢該設備手冊，來確定其ID；

關系庫連接串：

在紫金橋SOE點里面預定義了一個關系庫連接串，就是 Link000 ,該串是連接到工程下面的預設的 access 庫中。如果用戶，沒有自己定義關系庫，那么默認就是Link000 連接串。

用戶還可以自己編輯各種不同的連接串（針對不同的數據庫聯結），前面圖中下面的表格就是維護所有的可用的數據庫聯結串的。

驅動組態

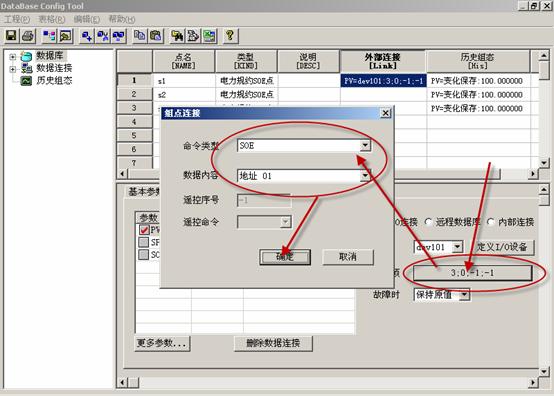

實際的SOE往往要組態某個電力規約驅動，下圖以簡化101規約示范，其他的驅動類似；

類別選擇SOE，地址為01 和 SOE ID 一致。（此處必須一致）

確定后，IO連接組態完成。

運行效果

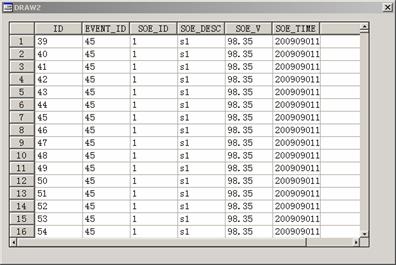

關系庫里面的數據可以通過報表來顯示，如果要看歷史趨勢,直接可以使用紫金橋歷史曲線。更詳細的操作可以看紫金橋《SOE點使用幫助》和《自由報表》相關文檔。

小結

對比國內其他的組態監控軟件，紫金橋?qū)崟r數據庫提供的SOE點，集中地管理了SOE事件。提供方便的查詢接口，屏蔽了不同的電力規約驅動的實現差異，極大方便了客戶的使用。

紫金橋SOE點目前可以支持簡化101規約、103規約等標準電力規約。
