S7 300系列作為西門子的中型PLC在國內擁有眾多的用戶，紫金橋軟件也是國內非常優秀的組態軟件在國內各個領域應用的非常廣泛。S7-300 PLC與紫金橋軟件有幾種常用的通訊接口:①多點接口(MPI)。②PROFIBUS-DP 接口。③工業以太網接口。紫金橋軟件提供MPI驅動可直接與MPI接口通訊,而要實現與PROFIBUS-DP及工業以太網接口的通訊則通過OPC方式。接下來詳細介紹這兩種通訊方式。

1、紫金橋軟件與S7-300的MPI通訊方式

MPI(Multi-Point)為多主站的通訊方式。在西門子公司的可編程控制器S7-300集成有MPI口，可與PC機、S7-200建立小型的MPI網。由于S7-300可以作為MPI從站，所以裝有紫金橋的PC機與S7-300仍為主/從協議。PC機通過MPI卡(如CP5611通訊卡)接入MPI網中作為主站。

圖1 PC 與PLC 的連接方式

還要安裝通信軟件PRODAVE 和編程用的PC/MPI 適配器，通過PLC的MPI 編程接口，實現計算機與S7-300/400 的通信。首先將CP5611通訊卡安裝在PC機中，并根據硬件安裝向導安裝卡的驅動程序，用PC-MPI通訊電纜將CP5611卡與MPI通訊口相連，CP5611作為主站。然后安裝PRODAVE S7，運行PG/PC-interface parameterisation，對通信參數進行配置。

（1）在桌面執行菜單命令“開始→程序→PRODAVE_S7→PG-PC Interface”，打開接口參數設置對話框。

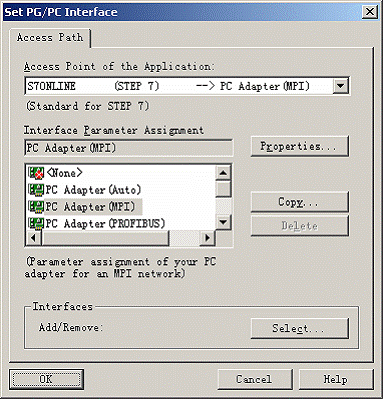

圖2 PG/PC 接口設置

（2）選中接口參數配置列表框中的“PC Adapter(MPI)”，在上面的“Access Point of the Application（應用程序訪問點）”列表框內選擇“S7ONLINE(STEP 7)”。點擊“Properties...”（屬性）按鈕，打開屬性對話框。將“MPI”欄中的“Transmission Rate”（波特率）設置為187.5 kbit/s，其他參數可以采用默認的設置。在“Local Connection”選項卡的“COM Port”選擇框中設置實際使用的PC 串口的編號，波特率可以設置為19.2kbit/s。

然后對紫金橋軟件MPI通訊的設置進行介紹，首先進入紫金橋開發環境建立設備，點開左側“數據庫”標簽“設備驅動”->“PLC”->“siemens”->“S7-300/400(MPI)”對話框，在其中對S7-300設備MPI地址和槽號參數進行設置。S7-300設備的出廠設置是：MPI地址為2，槽號為2。接下來進入紫金橋點組態數據庫進行點組態，也就是我們要獲取哪些S7-300的監視量和控制量，并與S7-300設備實際地址進行外部連接。最后在畫面上就可以應用這些點來顯示生產的過程。這樣紫金橋軟件就可以與S7-300/400 MPI 編程接口通信了。

2、紫金橋軟件與S7-300的Profibus-DP及工業以太網通訊方式

   Profibus-DP是用于分布式的I/O設備高速通信的一種協議，該協議定義了主站和從站，支持單主或多主系統，各主站間為令牌傳遞，主站與從站間為主/從傳送，主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息。

   S7-300可作為Profibus-DP從站。使用Profibus-DP協議方式S7-300和紫金橋通訊時，需要通過OPC方式來實現，西門子提供OPC Server，紫金橋可作為OPC Client進行數據通訊。另外紫金橋與S7-300的工業以太網通訊也可通過OPC方式來實現。

具體Profibus-DP和工業以太網通訊方式配置過程為:

(1)將CP5611通訊卡安裝在PC機中，并根據硬件安裝向導安裝卡的驅動程序，用Profibus-DP通訊電纜將CP5611卡與S7-300Profibus-DP通訊口相連，CP5611作為DP主站；以太網方式通訊則在S7-300上加裝以太網通訊模塊，在PC機一側使用普通網卡或西門子專用網卡都可以，但普通網卡不能完成雙機熱備的通訊。

(2) 在PC機上安裝Simatic net 6.4軟件，它用于實現OPC功能。軟件安裝后，首先選擇SIMATIC NET→Settings→Configuration Console，在PC Station中添加OPC Server程序及CP5611通訊卡;然后使用SIMATIC NET→Settings→Commissioning Wizard→PC Station Wizard創建項目和虛擬PC Station;在PC Station中設置CP5611卡的地址和通訊波特率及協議模式，此處我們將CP5611卡的地址設為1，通訊波特率設為1.5M，協議選擇DP，并將CP5611卡操作模式選擇設為DP Master;在HW Config窗口的DP Master 總線上添加S7-300 CPU模塊作為DP從站，設置其地址為2，并建立數據交換區，可根據實際需要選擇交換區大小;在SET PG/PC Interface設置為S7ONLINE(STEP 7)→PC internal(local), CP_L2_1:→CP5611(PROFIBUS);然后將以上配置信息下載到虛擬PC站中；以太網方式通訊則選擇相應參數。

(3) 通過西門子提供的OPC Server程序讀寫PLC中的的數據。用鼠標點擊SIMATIC NET→Profibus→Softnet Profibus→OPC Scout"，進入OPC Server的項目配置環境;在OPC Server中用鼠標雙擊"OPC.SimaticNet"，新建一個組名，雙擊創建的組則可打開"OPC-Navigator"，此時可看到在配置網絡過程中選擇的協議;雙擊“DP”項，在OPC中作相應的定義。定義完畢后，運行OPC Server程序，則可通過Profibus-DP總線協議和PLC建立連接。以太網方式通訊則選擇相應參數。

(4) 用紫金橋OPC Client讀取OPC Server中的數據。紫金橋軟件和OPC軟件連接大概分3部分，第一步建立OPC CLIENT客戶端設備，第二部在紫金橋數據庫里建點與外部連接，第三部建立一些監控畫面，把數據庫里的過程數據呈現出來。在紫金橋中建立一種OPC IO設備，選擇OPC.SimaticNET建立OPC服務器，定義OPC通訊參數。在建立完OPC（Client）設備定義后，就可以進行數據IO連接定義了。在數據庫組態導航器上雙擊“點組態”節點項，打開數據點組態管理界面。數據庫點可直接引用OPC中所定義的所有變量元素;在制作好的畫面上建立變量的連接并運行紫金橋，則紫金橋可通過OPC與S7-300通信。

(5) 紫金橋軟件也提供S7 NET驅動可直接與西門子OPC Server通訊。
