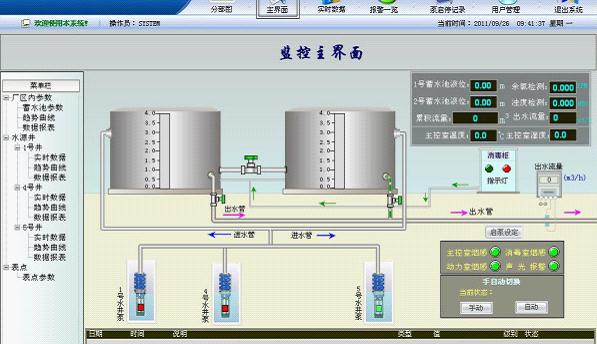

圖1工藝流程圖

自來水公司要遠程監控高層小區的供水情況，就要用到紫金橋組態軟件搭建的供水監控系統，系統下位機采用PLC+DTU采集現場數據，采集的參數有：進水管網壓力、二次供水壓力、市政進水管流量、出水管流量（有水箱時）、水箱液位（有水箱時）、電壓、電流、變頻器頻率、水泵（三臺）工頻開關、變頻開關、水泵故障報警、水箱液位報警（短信報警）、地面液位報警（短信報警）、泵房開啟門報警、設備停機報警（短信報警）。

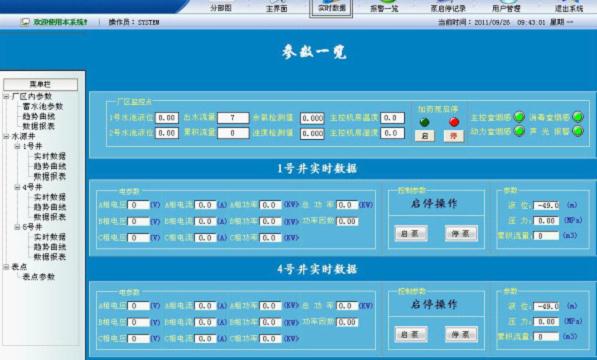

圖2 重要數據一覽

監控系統實現的功能有：1、監測中心按無限套設備設計，通過GPRS無線網絡通信平臺采集信號2、可實現水泵變頻運行的電壓、頻率、電流、故障等信息的集中監控，實時采集遠程設備的數據和狀態；3、顯示屏可動態顯示各加壓泵站當前狀態，遇水泵故障時，可聲光綜合報警，同時給管理人員發信息；4、無人值守時，可自動按設置的手機號碼發送短消息報警；5、可實現數據實時曲線、歷史曲線查詢功能，還可完成歷史數據記錄和歷史故障記錄的查詢；6、按照設備提供的通訊協議開發設備的接入，最小通訊周期為1分鐘。
