摘要：使用紫金橋監控組態軟件采集華海PID調節儀的數據。首先，要設置PID調節儀上的通訊參數，然后要使用紫金橋軟件進行設備組態，之后進行點組態，最后制作顯示畫面，運行顯示。

華海測控的PID調節儀采用RS485串口通訊方式，即計算機需要通過RS485與其通信，如果只有RS232，需要加裝轉接器。因此一臺計算機通過串口，可以連接多個PID調節儀設備。

使用紫金橋監控組態軟件，可以通過Modbus驅動程序，采集華海測控的PID調節儀儀表上的數據。

一、設置PID調節儀上的通訊參數

  本文中的儀表的參數設置是個例子，具體設置需要根據現場需要設定。操作方法如下：

1、進入設備B菜單：

開啟電源，儀表通電，顯示測量值；

按一下“SET”鍵，進入設定準備狀態，顯示“SP”；

再按一下“MAN”鍵，儀表上排顯示“SEL”，下排顯示“555”。此時，通過面板上位移、加、減鍵，將“555”改為“585”，再按一下“SET”鍵，完成進入B菜單操作。

2、設置串口參數：

進入B菜單之后，顯示“IN”提示符的狀態下，將對應的參數數值改成“99”，然后按“SET”鍵，可以查看UCR和UAD參數。

下表是UCR參數和UAD參數的含義：

提示符	可能的值	設置參數	默認設置
UCR個位 [通訊速度]	波特率為2400	X4	06
	波特率為4800	X5
	波特率為9600	X6
	波特率為19200	X7
UCR十位 [通訊校驗位]	停止位前無校驗	0X或4X
	停止位前奇校驗	6X
	停止位前偶校驗	7X
默認通訊格式：1個起始位，8個數據位，1個停止位
UAD [通訊地址]	1-9999	1-9999	1

現有2個華海PID調節儀，設備上的參數設置為：一設備的UCR參數為06，UAD參數為1，即波特率9600，無校驗，地址為1；另一設備的UCR參數為06，UAD參數為2，即波特率9600，無校驗，地址為2。它們通過RS485線并聯在一起，經過RS485轉232串口模塊連接到計算機上，計算機上的串口號為COM6。

二、設備組態

1、建立一號設備的驅動連接

打開紫金橋組態軟件的數據庫選項卡，找到MODBUS儀表項：

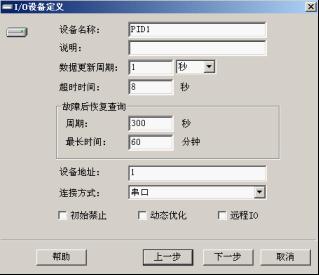

然后雙擊“MODBUS(ASCII&RTU 串行口通訊)”節點，在彈出的“I./O設備定義”窗口中設置要連接的設備參數：

下一步，繼續設置串口設備參數：

下一步，進行Modbus設備定義，將高級設置中的包的最大長度改為4：

2、與建立一號設備的驅動連接方法類似，建立二號設備的驅動連接，其名稱為PID2，設備地址為2，同樣波特率為9600，數據位數8，奇偶校驗無，停止位1，Modbus設備定義中包的最大長度為4。

三、點組態

雙擊數據庫選項卡的點組態項，進入點組態環境。建立所需要采集的點，并進行與設備的驅動連接。

四、運行顯示
　　制作顯示畫面。
　　運行項目工程進行設備數據采集。

五、故障處理
　　如果儀表通信出現故障，那么需要進行診斷和采取相應的處理措施。
　　常見情況可能有以下幾種：
　　1.連接線路出現故障：檢測線路是否正常；
　　2.接口模塊出現故障：若采用RS485轉232模塊，檢測模塊是否正常；
　　3.參數設置出現故障：檢測組態軟件的設置是否與儀器設備上的參數一致，并且確認有多個儀器時，波特率等參數是否統一。
