背景：

隨著工業企業自動化技術的發展，PLC (Programmable Logic Controller,又稱可編程控器)，以其可靠性、靈活性、優良的性能價格比、使用方便等特點在工業控制領域迅猛發展，得到了越來越廣泛的應用。其中AB PLC最具代表性。

本文介紹紫金橋組態軟件通過以態網與AB PLC通訊配置。

AB PLC設置

使用編程軟件RSLogix5000顯示、設置PLC相關信息，具體如下：

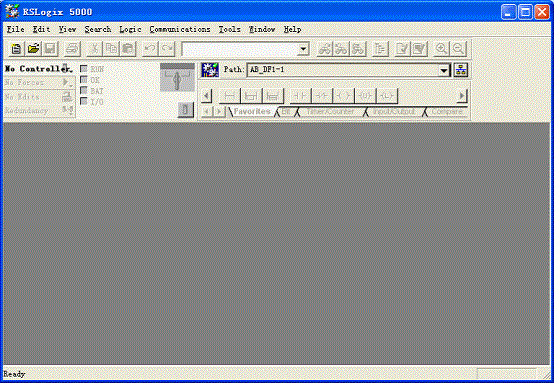

安裝完RSLogix5000后，啟動RSLogix5000。（注意：必須先啟動RSLogix，配置RS-232 DF1 devices）如下圖所示：

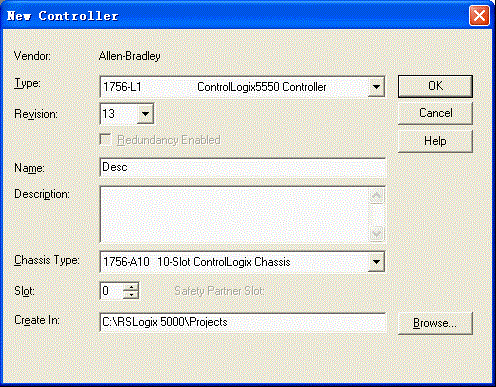

點擊 “File”　-> “New…”,新建Controller。彈出如下圖所示對話框：

選擇PLC控制類型、版本號、底板類型，設置完名稱，點擊確定。

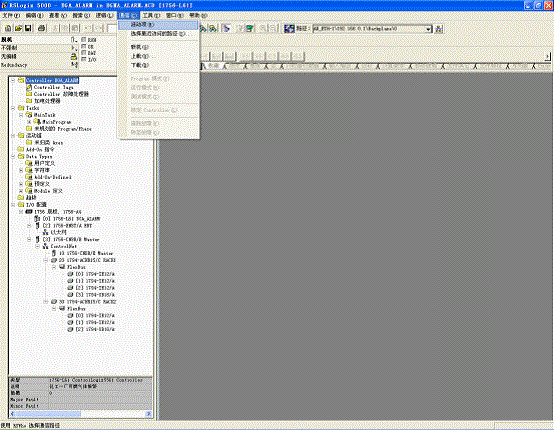

點擊菜單“Communications”->　“Who active”　或者　單擊按鈕，彈出如下圖所示對話：

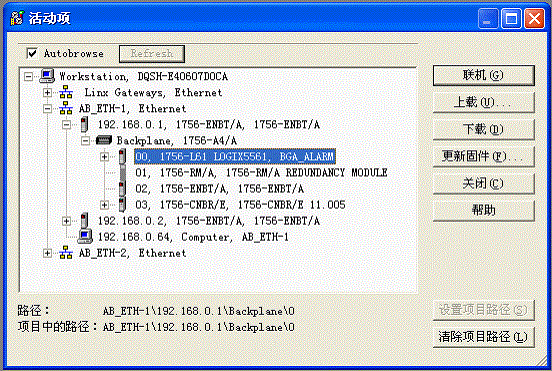

選擇AB_ETH-1，Ethernet中的CPU模塊，點擊按鈕，聯機。

配置以太網模塊IP地址

1756-EN2T IP地址為硬撥碼。IP地址為：192.168.1.xyz。其中x、y、z通過硬撥碼配置。

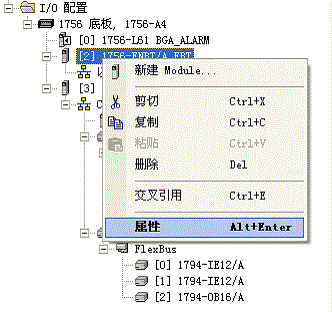

1756-ENBT以太網卡需用RSLinx 配置PLC網卡地址：鼠標右鍵單擊1756-ENBT/A，在右鍵菜單中選擇屬性，如下圖所示：

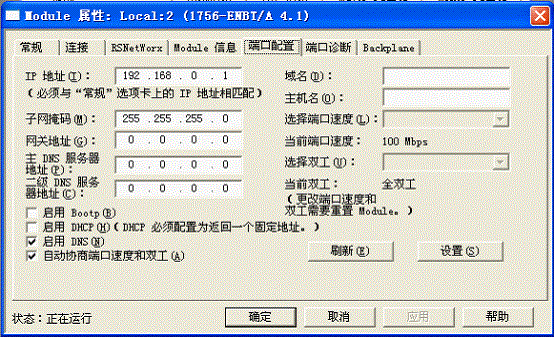

點擊屬性后，彈出以太網屬性對話框，如下圖所示：

在此查看或配置以太網模塊IP地址、子網掩碼、通迅類型等信息。

設備定義

紫金橋系統與AB PLC之間采用以太網口進行連接。

啟動紫金橋開發系統，點擊數據庫->設備驅動->PLC->AB(艾倫-布拉德利)。雙擊ControlLogix(以太網)，彈出如圖所示對話框:

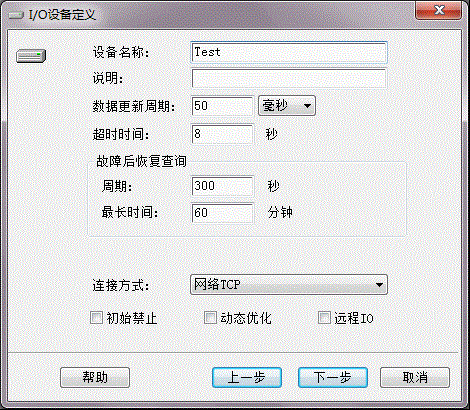

設置設備名稱，點擊“下一步”按鈕：

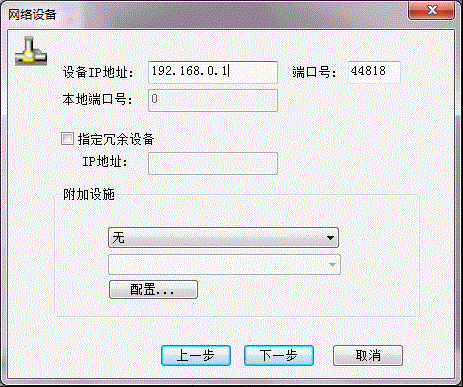

輸入與計算機連接的PLC以太網口IP地址和端口號，點擊“下一步”按鈕。

（端口號默認為：44818）

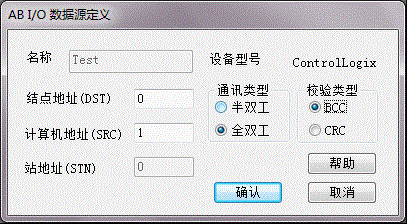

結點地址(DST)：PLC的站地址，由于AB系列PLC 的型號不同，設備地址的范圍不同，所以對于某一型號設備的地址范圍，請見相關硬件手冊。可通過編程軟件RSLogix5000來設定PLC的地址�！�

計算機地址(SRC)：上位機在AB網絡中的地址。

站地址(STN)：該站的地址默認值為0。

數據連接

以下是ControlLogix的數據連接對話框：



數據類型	簡要說明
原子數據	表示該點的數據是基本數據類型，如整數，浮點數等等
結構數據	ControlLogix支持結構類型的數據，比如PID點，該種類型的點不但是有點名，而且還有參數，如設定值等等，此時不但要填寫點名，而且要填寫字段名。
一維數組	該種類型的變量是一維數組，數組類型可以是任何原子類型的數據。注意填寫數組下標。
二維數組	該種類型的變量是二維數組，數組類型可以是任何原子類型的數據。注意填寫數組下標。
三維數組	該種類型的變量是三維數組，數組類型可以是任何原子類型的數據。注意填寫數組下標。
